Description du produit :
Ce kit d'équipement client (CPE) extérieur (ODU) pour accès sans fil fixe 5G longue portée est basé sur les normes 3GPP pour une connectivité haut débit longue portée et à haut débit, prête à l'emploi. Ce kit open source, pris en charge par le fournisseur, comprend un modem PCIe Quectel RM520N-GL 5G sub-6 GHz, un boîtier, une antenne et une carte routeur. Il offre des débits multi-gigabits grâce à des antennes directionnelles 4×4 sub-6 GHz hautes performances et un puissant processeur pour le traitement du signal. Pré-assemblé et préconfiguré avec deux emplacements pour cartes SIM, il suffit d'insérer une carte SIM de votre opérateur mobile 5G/LTE/CBRS préféré pour un service instantané et fiable. Compatible avec les cartes SIM pour tablettes/objets connectés (IoT) de T-Mobile, Verizon et AT&T, il offre des débits optimaux. Pour des performances maximales, privilégiez les opérateurs disposant d'un large spectre sub-6 GHz (par exemple, T-Mobile). Le support international inclut Bharti Airtel, LG U+, NTT DOCOMO, Deutsche Telekom, Telefónica, Telstra, KDDI et KT.
5G FWA CPE
Numéro du modèle : 5G-FWA-CPE

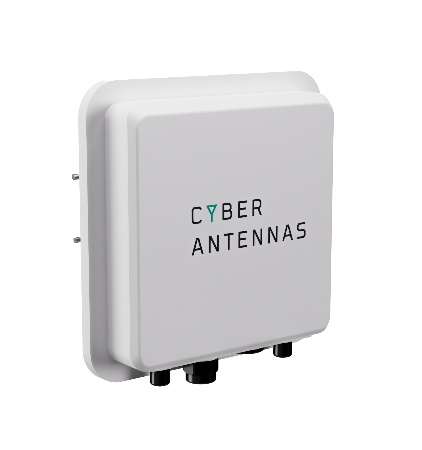

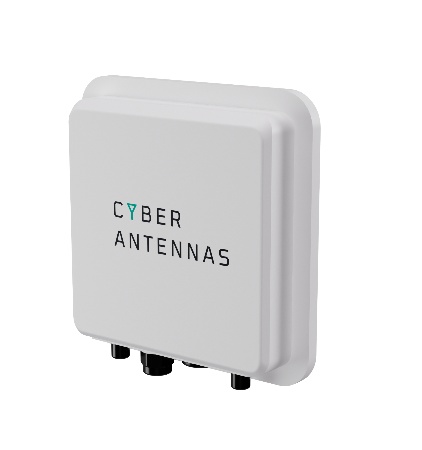

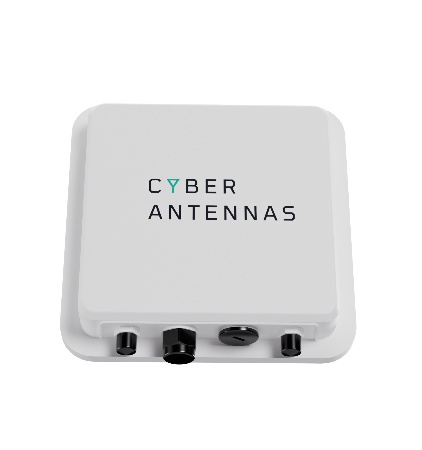

Le CPE 5G FWA longue portée est une unité radio extérieure (ODU) équipée d'un modem Quectel RM520N-GL, d'un boîtier, d'une antenne directionnelle et d'une carte routeur. Grâce à ses antennes 4x4 hautes performances et à son puissant processeur pour le traitement du signal, il offre des débits multigigabits inégalés. Il intègre un modem PCIe 5G et deux emplacements pour cartes SIM. Compatible avec les forfaits de données pour tablettes ou objets connectés de votre opérateur mobile 5G préféré.
Caractéristiques
- •Modem Quectel RM520N-GL
- •Antenne directionnelle 4x4 à gain élevé
- •Qualcomm Snapdragon X64
- •Carte optimisée PCIe-PHY
- •Double SIM double veille (DSDS)
- •Agrégation de porteuses (CA)
- •Accès root au système d'exploitation
- •PoE 2,5 Gbit/s
- •Enclos extérieur
Documentation
Antenne 4x4 longue portée
Un signal plus puissant garantit une connectivité plus fiable et des débits plus rapides. Alors que les routeurs 5G d'intérieur sont généralement peu puissants et dotés d'antennes peu performantes, le CPE 5G extérieur de Cyber Antennas offre une puissance élevée et des antennes longue portée. Installez-le sur un mur extérieur ou un toit et orientez-le directement vers l'antenne-relais pour capter le signal le plus puissant et bénéficier ainsi d'une connexion internet plus rapide et plus fiable.
Le CPE 5G FWA de Cyber Antennas est optimisé pour une puissance élevée et une longue portée. Son antenne MIMO 4x4 à gain élevé, haute performance et de fabrication précise, transmet et reçoit les signaux à travers les arbres et autres obstacles sur de longues distances, permettant ainsi la connectivité 5G dans les zones reculées où les téléphones mobiles classiques et autres CPE 5G comme l'Inseego Wavemaker ne peuvent pas couvrir.
Des vitesses plus rapides et un débit accru
Les antennes MIMO 4x4 permettent quatre flux de données simultanés, soit deux fois plus qu'avec une configuration 2x2, ce qui autorise des débits de données nettement supérieurs. Il en résulte un accès internet plus rapide pour les utilisateurs et une offre plus compétitive pour les fournisseurs d'accès sur les marchés axés sur la performance.
Des connexions plus fiables
Les antennes supplémentaires d'une configuration 4x4 améliorent la diversité du signal, réduisant ainsi les interférences et l'affaiblissement. Il en résulte des connexions plus stables, notamment dans des environnements complexes comme les zones urbaines denses ou les espaces intérieurs.
Meilleure efficacité spectrale
La technologie MIMO 4x4 prend en charge des procédés tels que la formation de faisceaux et le multiplexage spatial, optimisant ainsi l'efficacité spectrale. Cela permet aux opérateurs de desservir davantage de clients avec le même spectre, améliorant ainsi le retour sur investissement du réseau.
Zone de couverture plus étendue
La technologie de formation de faisceaux avancée des systèmes 4x4 augmente la puissance et la portée du signal, facilitant ainsi le service aux clients situés plus loin de l'antenne-relais, sans compromettre la qualité.
Performances accrues en cas de congestion
Les antennes 4x4 gèrent plus efficacement plusieurs utilisateurs et flux, garantissant des performances fiables même dans les zones à forte demande. Elles sont idéales pour les quartiers denses ou les environnements réseau partagés.
CPE conçu pour les performances FWA 5G
L'association d'un réflecteur à gain élevé, d'un câblage RF à faibles pertes, d'une carte de refroidissement passive et d'une plaque d'isolation MIMO haute performance offre une solution matérielle optimisée pour les CPE 5G FWA. Le réflecteur à gain élevé concentre la transmission du signal pour une portée accrue et des connexions plus robustes. Le câblage à faibles pertes préserve la qualité du signal entre les composants, notamment dans les bandes de hautes fréquences. Parallèlement, la plaque d'isolation MIMO minimise les interférences internes, permettant une gestion plus efficace des données multi-flux. Ensemble, ces caractéristiques garantissent aux fournisseurs de services des débits plus rapides, une couverture plus étendue et une connectivité plus fiable, même dans des environnements de déploiement complexes.
Panneau de séparation à isolation MIMO élevée
Un circuit imprimé d'isolation MIMO haute performance est un composant interne spécialisé utilisé dans les équipements clients 5G FWA (Customer Premises Equipment) pour réduire les interférences électromagnétiques entre antennes rapprochées. En améliorant l'isolation entre les éléments d'antenne MIMO, il garantit des trajets de signal plus propres, minimise la diaphonie et améliore les performances globales du système, notamment dans les CPE compacts où les antennes sont très rapprochées. Le boîtier est un boîtier en plastique et aluminium d'un CPE Huawei 3 GHz d'occasion. Aucun des composants actifs (comme la carte ou le modem) n'est d'occasion ou ne provient de Huawei.
Câblage RF à faibles pertes
Le câblage RF à faibles pertes est conçu pour minimiser l'atténuation du signal lors de sa transmission entre l'antenne et le terminal radio du CPE 5G FWA. En préservant la puissance du signal et en réduisant les pertes d'insertion, ces câbles contribuent à maintenir un débit de données plus élevé, une meilleure qualité de signal et une efficacité globale du système accrue, ce qui est particulièrement important pour les bandes de fréquences 5G inférieures à 6 GHz.
Une meilleure expérience utilisateur dans le monde réel
En préservant l'intégrité de chaque flux spatial, le panneau d'isolation contribue à maintenir des connexions stables et à haut débit, même dans des environnements difficiles. Pour les fournisseurs de services, cela se traduit par une réduction des réclamations clients, une meilleure fidélisation et une qualité de service constante pour l'ensemble des utilisateurs, même en périphérie de la zone de couverture.
Soutien mondial
Opérateurs compatibles :
• Vodafone
• Deutsche Telekom
• British Telecom
• Telefónica
• Swisscom
• Verizon
• AT&T
• T-Mobile
• Telus
• LGU+
• NTT
• DOCOMO
• KDDI
• Telstra
Foire aux questions (FAQ)
Questions fréquemment posées sur le produit
Quel modem et quelle radio sont inclus ?
Le CPE 5G FWA de Cyber Antennas comprend un modem Quectel RM520N-GL préinstallé et préconfiguré, construit avec un système sur puce Qualcomm Snapdragon X64.
Quels opérateurs de réseaux mobiles sont pris en charge ?
Le Quectel RM520N-GL est conforme aux normes 5G SA, 5G NSA et LTE et son fonctionnement a été vérifié sur les réseaux Vodafone, Deutsche Telekom, British Telecom, Telefónica, Swisscom, Verizon, AT&T T-Mobile, Telus, LGU+, NTT DOCOMO, KDDI et Telstra. SoftBank travaille actuellement à son développement.
Quelles bandes 5GNR SA et NSA sont prises en charge par le CPE 5G FWA de Cyber Antennas ?
L'antenne et la radio du CPE FWA 5G prennent en charge les bandes 5G NR suivantes : N1, N2, N3, N4, N7, N25, N28, N30, N38, N40, N41, N48, N66, N71, N77 et N78.
Le modem prend en charge les bandes suivantes :
Autonome : n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78 et n79
Non autonome : n1, n2, n3, n5, n7, n8, n12, n13, n14, n18 et n20. n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
Quelles bandes 4G/LTE le CPE 5G FWA de Cyber Antennas prend-il en charge ?
Bandes de fréquences prises en charge par la radio et l'antenne du CPE 5G FWA :
Bandes LTE prises en charge : B1, B2, B3, B4, B7, B25, B28, B30, B38, B39, B40, B41, B42, B43, B48, B66, B71
Le modem prend en charge les bandes suivantes :
LTE-FDD : B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32/
66, B71
LTE-TDD : B34, B38, B39, B40, B41, B42, B43, B48
LTE-LAA (Accès assisté sous licence) : B46
Qu'est-ce qu'un CPE 5G FWA ?
Le CPE 5G FWA est un appareil conçu pour connecter les utilisateurs finaux au réseau 5G. Installé à domicile ou au bureau, il reçoit et transmet les signaux 5G, assurant ainsi l'interconnexion entre le réseau 5G et le réseau local (LAN). Cet appareil permet un accès internet haut débit à divers appareils, tels que les ordinateurs portables, les smartphones et les objets connectés, offrant une solution internet performante et polyvalente.
Les CPE 5G FWA peuvent-ils être déployés aussi bien en intérieur qu'en extérieur ?
Oui, ce CPE 5G FWA est certifié IP67, ce qui signifie qu'il restera fonctionnel même s'il est immergé dans l'eau.
CPE intérieur : installé à l'intérieur des locaux, il reçoit directement les signaux 5G et fournit un accès Internet aux appareils présents.
CPE extérieur : fixé sur les toits ou les murs extérieurs, il capte les signaux 5G de la station de base et les transmet via une connexion filaire (Ethernet, par exemple) à une unité intérieure, qui distribue ensuite la connexion Internet aux appareils du bâtiment.
Ce CPE 5G FWA inclut-il le Wi-Fi ?
Il existe des CPE 5G FWA avec et sans Wi-Fi. Ces CPE 5G FWA ne disposent pas de Wi-Fi intégré, mais peuvent être connectés à un routeur Wi-Fi et lui fournir une connectivité Internet.
Avec Wi-Fi : Ces appareils intègrent une fonctionnalité Wi-Fi, leur permettant de fournir directement un accès Internet sans fil aux appareils du site. Ils convertissent le signal 5G en un signal Wi-Fi, assurant ainsi une connectivité fluide pour divers appareils sans matériel supplémentaire.
Sans Wi-Fi : Ces appareils ne disposent pas de Wi-Fi intégré et fournissent un accès Internet via une connexion filaire. Ils convertissent le signal 5G en un signal Ethernet, qui peut ensuite être distribué via un routeur ou un commutateur à plusieurs appareils du site.
Comment fonctionne le CPE FWA 5G ?
Réception du signal : Le terminal CPE 5G FWA reçoit le signal 5G d'une station de base 5G à proximité. Ce produit utilise des fréquences inférieures à 6 GHz ; il ne nécessite donc pas de visibilité directe et peut fonctionner à plusieurs kilomètres de la station de base.
Conversion du signal : À la réception du signal 5G, le terminal CPE le convertit en un signal Ethernet. Cette conversion permet à divers appareils du bâtiment de se connecter à Internet. Le terminal CPE 5G FWA peut être connecté à l'interface WAN d'un routeur Wi-Fi et fournir une connexion Internet Wi-Fi.
Transmission de données : Le terminal CPE assure également une communication bidirectionnelle en transmettant des données à la station de base 5G. Cet échange continu de données entre le terminal CPE et la station de base garantit une connexion Internet fiable et haut débit pour les utilisateurs.
Quels sont les composants du CPE 5G FWA ?
Le CPE 5G FWA est un kit open source transformé en produit pris en charge par un fournisseur :
Antenne : Antenne directionnelle 4x4 sub-6 GHz à gain élevé (11 dBi) émettant et recevant les signaux 5G de la station de base la plus proche. Les CPE modernes utilisent la technologie MIMO (Multiple-Input Multiple-Output), qui emploie plusieurs antennes pour améliorer la réception et la transmission du signal. La technologie MIMO améliore le débit et la fiabilité des données en permettant la transmission et la réception simultanées de plusieurs flux de données.
Boîtier extérieur : Généralement installé sur les toits ou les murs extérieurs pour une réception optimale du signal, notamment dans les zones à faible couverture intérieure.
Modem : Le modem Quectel RM520N-GL convertit les signaux analogiques 5G en connectivité numérique. Il gère la démodulation et la modulation des signaux 5G, convertissant les signaux radiofréquences (RF) en données numériques et inversement. Il prend en charge différentes bandes de fréquences 5G inférieures à 6 GHz, garantissant la compatibilité avec divers déploiements de réseau.
Carte routeur : Elle distribue la connexion Internet à plusieurs appareils au sein des locaux. Elle offre une connectivité filaire (Ethernet) grâce à un port Ethernet 2,5 Gbit/s avec alimentation PoE (48-56 V).
Alimentation par Ethernet (PoE) : Certains équipements CPE prennent en charge la technologie PoE, permettant ainsi la transmission de l’alimentation et des données via un seul câble Ethernet. Cela simplifie l’installation et réduit le besoin de prises électriques supplémentaires.
Micrologiciel et logiciel : Ils fournissent les instructions et l’interface utilisateur nécessaires au fonctionnement de l’équipement CPE.
Gestion du réseau : Outils de surveillance et de gestion des performances du réseau, incluant les diagnostics et le dépannage.
Sécurité : Mise en œuvre de protocoles de sécurité robustes et prise en charge VPN pour protéger le réseau contre les accès non autorisés et les cybermenaces.
Mises à jour : Les mises à jour logicielles et logicielles, assurées par la communauté et le fournisseur, garantissent la sécurité et la mise à jour de l’équipement avec les dernières fonctionnalités et améliorations.
Quels sont les avantages du CPE 5G FWA de Cyber Antennas ?
Internet haut débit : Le CPE 5G offre un débit gigabit, bien supérieur aux connexions haut débit traditionnelles.
Faible latence : Essentielle pour les applications en temps réel telles que la réalité augmentée/virtuelle en ligne, les jeux vidéo, la visioconférence et la chirurgie à distance.
Installation facile : Appareils plug-and-play ne nécessitant aucune configuration ni câblage complexe.
Connectivité améliorée : Compatible avec la connectivité multi-gigabit pour une connexion simultanée de plusieurs appareils, idéale pour les maisons et les bureaux connectés.
Quelles sont les spécifications techniques du CPE 5G FWA ?
Bandes de fréquences : Fonctionne sur les bandes de fréquences inférieures à 6 GHz et ne prend pas en charge les ondes millimétriques.
Technologie MIMO : Utilise la technologie MIMO avancée pour une meilleure puissance et une couverture du signal améliorée.
Normes Wi-Fi : Ne dispose pas de Wi-Fi intégré, mais peut être connecté à un routeur Wi-Fi pour lui fournir une connectivité Internet.
Sécurité : Connectivité VPN WireGuard en cours de développement.
Protocoles : Prend en charge les modèles de données TR-069 CWMP / TR-369 USP et TR-181 pour la gestion et la configuration à distance, TR-143 pour la mesure des performances réseau et TR-369 (USP) pour une gestion améliorée des périphériques et des services.
Ports Ethernet : Comprend un port Ethernet 2,5 Gigabits par seconde pour les connexions filaires haut débit.
Processeur : Équipé d’un processeur multicœur pour gérer les tâches complexes et garantir des performances optimales.
Cas d'utilisation et applications typiques des CPE 5G FWA
Internet haut débit à domicile : Remplacez les connexions DSL, câble, ngFWA, WISP et fibre optique traditionnelles par un Internet 5G plus rapide et plus fiable.
Solutions pour entreprises : Fourniture d’un Internet haut débit aux entreprises, permettant le cloud computing, la visioconférence et les applications IoT.
Connectivité redondante ou de secours : Le CPE 5G FWA peut assurer une connectivité de secours en cas de problèmes de réseau local, comme une coupure de fibre optique.
Zones isolées : Offre de solutions haut débit dans les zones rurales ou mal desservies où le déploiement de la fibre optique est difficilement envisageable.
Sites mobiles et temporaires : Idéal pour les événements, les festivals, les chantiers et autres lieux temporaires nécessitant une connexion Internet rapide.
Quels sont les avantages d'un CPE 5G FWA d'intérieur ?
Coût des locaux réduit : le CPE 5G FWA d’intérieur est moins cher que les unités extérieures (antennes plus simples) et évite les frais d’installation et les déplacements sur site.
Mise sur le marché rapide : l’auto-installation (plug-and-play) permet une activation instantanée à grande échelle, accélérant ainsi l’adoption par les abonnés.
Simplicité d’utilisation : pas de montage sur toit ou mur, pas de permis ni d’étude de site ; moins d’interventions du support ; retours et échanges faciles.
Flexibilité de déploiement : utilisation nomade possible (déplacement de l’appareil vers une nouvelle adresse ou pièce), et placement optimisé près des fenêtres pour une meilleure réception.
Optimisation des investissements : idéal pour les segments à faible ARPU et les premières étapes du marché ; permet aux opérateurs de stimuler la demande avant d’investir dans des installations extérieures.
Adéquation tarifaire : compatible avec les forfaits au volume et les paliers « bon/meilleur » où des débits garantis ultra-rapides ne sont pas nécessaires.
Gestion des stocks et logistique : les unités compactes et préconfigurées réduisent la complexité de l’entreposage et accélèrent la livraison. Expérience client : installation rapide, couverture Wi-Fi immédiate et mises à niveau faciles — les opérateurs peuvent ultérieurement proposer des CPE extérieurs pour des vitesses plus élevées et plus prévisibles si nécessaire.
Quels sont les avantages d'un CPE FWA 5G extérieur ?
Débit et portée accrus : un meilleur rapport signal/bruit (SINR) grâce au montage sur toiture/mur et aux antennes MIMO 4×4 directionnelles offre des débits plus élevés et plus constants (souvent de 100 à 500 Mbit/s) et une portée étendue.
Efficacité spectrale supérieure : des bilans de liaison plus robustes permettent 2 à 3 fois plus de connexions FWA par site qu’avec des unités intérieures, réduisant ainsi le coût RAN/capacité par abonné.
Performances et SLA prévisibles : une installation fixe à une adresse vérifiée réduit l’affaiblissement du signal et les interférences, permettant des forfaits à la vitesse alignés sur le haut débit fixe.
Meilleure expérience en périphérie de cellule : performances améliorées en liaison montante/descendante et en formation de faisceaux/agrégation de porteuses dans les zones à faible signal ; prise en charge plus fiable de la modulation QAM et de l’agrégation de porteuses.
Délestage du réseau et gains de capacité : un environnement RF plus propre réduit les retransmissions et la congestion, améliorant l’efficacité globale du secteur et l’expérience utilisateur.
Financement du taux de désabonnement et augmentation du revenu moyen par utilisateur (ARPU) : des débits plus stables permettent de proposer des offres premium et de monter en gamme vers des forfaits professionnels ou PME (sécurité, SD-WAN, WWAN). Résilience et fiabilité : l’ODU résistante aux intempéries avec PoE/câblage unique, options de protection contre les surtensions et placement optimisé minimisent les interférences radiofréquences intérieures et les limitations d’alimentation/USB.
Exploitation simplifiée à grande échelle : le provisionnement et la surveillance à distance (par exemple, TR-069/USP), le verrouillage par géolocalisation et les politiques basées sur les adresses contribuent à garantir la qualité de service et à assurer la continuité de service.
