وصف المنتج:

هوائي عالي الأداء وخفيف الوزن وشامل النطاق عريض النطاق 5 و6 جيجاهرتز بزاوية 30 درجة

30° Symmetrical Horn

رقم الموديل: S30

هوائي عالي الأداء وخفيف الوزن وشامل النطاق عريض النطاق 5 و6 جيجاهرتز بزاوية 30 درجة

المميزات

•
عرض شعاع متماثل 30 درجة
•
نطاق التردد: 4.9-7.125 جيجاهرتز
•
أقصى مكسب: 18 ديسيبل
•
معدل الموجة الدائمة: <1.6
•
عزل المنفذ: >35 ديسيبل

الوثائق

تسجيل الدخول لرؤية السعر

بوق متماثل عالي الأداء بزاوية 30 درجة رائد في الصناعة

هوائي عالي الأداء وخفيف الوزن وشامل النطاق عريض النطاق 5 و6 جيجاهرتز بزاوية 30 درجة

أفضل أداء RF في فئته

تُقدم هوائيات النطاق العريض عالية الأداء والرائدة في هذا المجال بترددي 5 و6 جيجاهرتز نتائج استثنائية، متفوقةً على العديد من بدائل النطاق الضيق المخصصة لنطاقات محددة. فهي مُضبوطة باحترافية على كامل نطاق تشغيل الهوائي، مما يوفر ربحًا فائقًا باستمرار، وكفاءة في استهلاك طاقة الإشارة، وأنماط إشعاع نقية، دون قيود تصميمات النطاق الضيق. يضمن تصميم النطاق العريض بترددي 5 و6 جيجاهرتز تشغيلًا موثوقًا به عبر الترددات 4.9 و5 و6 جيجاهرتز. كما يُبسط عملية الشراء والنشر، ويقلل الحاجة إلى هوائيات متخصصة وقطع غيار متعددة، ويُعزز الأداء العام للشبكة. بالإضافة إلى ذلك، يُحقق هذا الهوائي عريض النطاق بترددي 5 و6 جيجاهرتز نقلًا أكثر كفاءة لطاقة الإشارة وربحًا أعلى من 4.9 إلى 7.1 جيجاهرتز مقارنةً بهوائيات RF Elements ذات البوق المتماثل بزاوية 30 درجة، من طراز HG3-TP-S30 وHG3-CC-S30 وSH30WB، ضمن نطاقات التردد الضيقة الخاصة بها. ونتيجة لذلك، فإنه يتفوق على هوائيات RF Elements 30° المتماثلة المماثلة بنسبة تزيد عن 15% من حيث سرعات تنزيل المشتركين.

التصميم والبناء

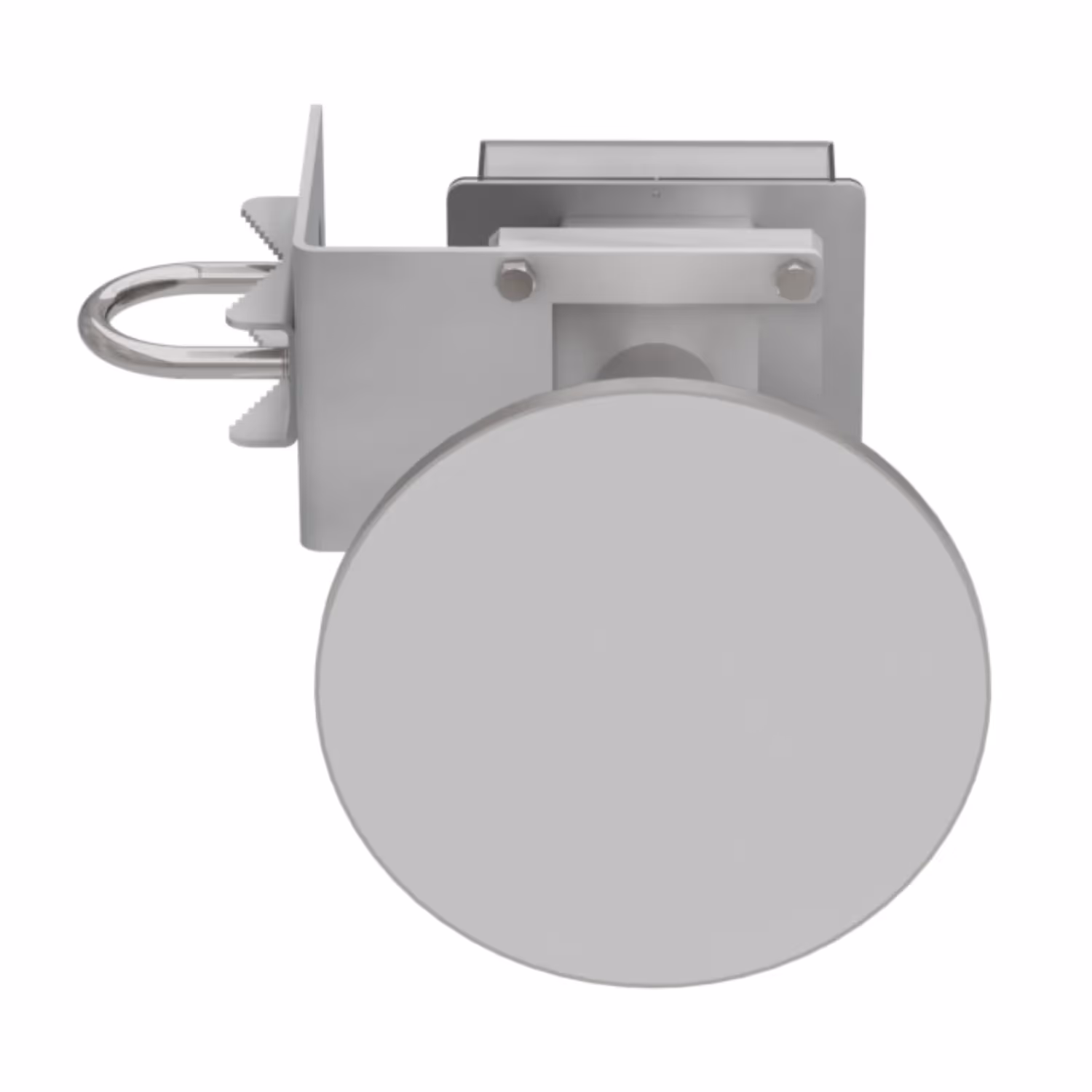

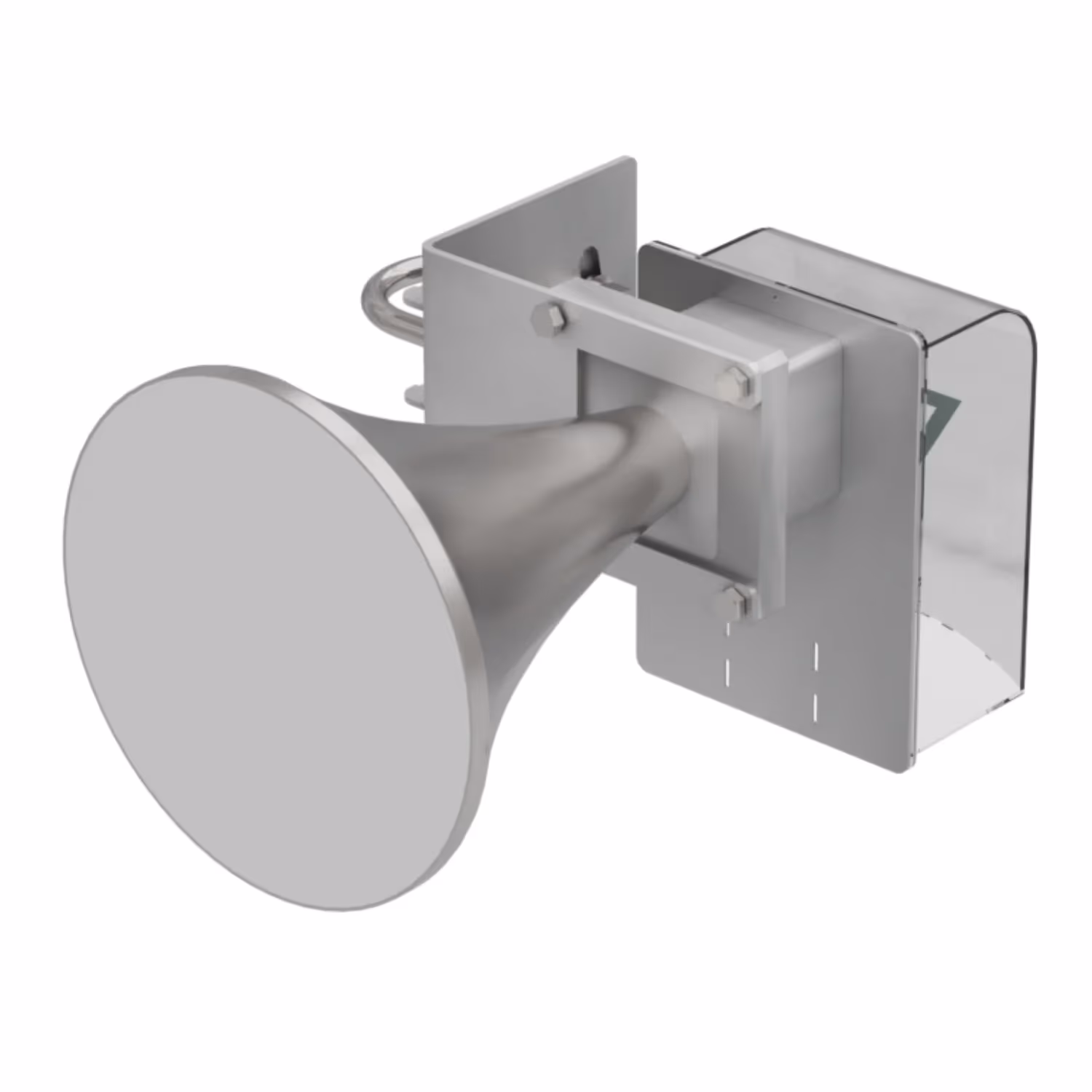

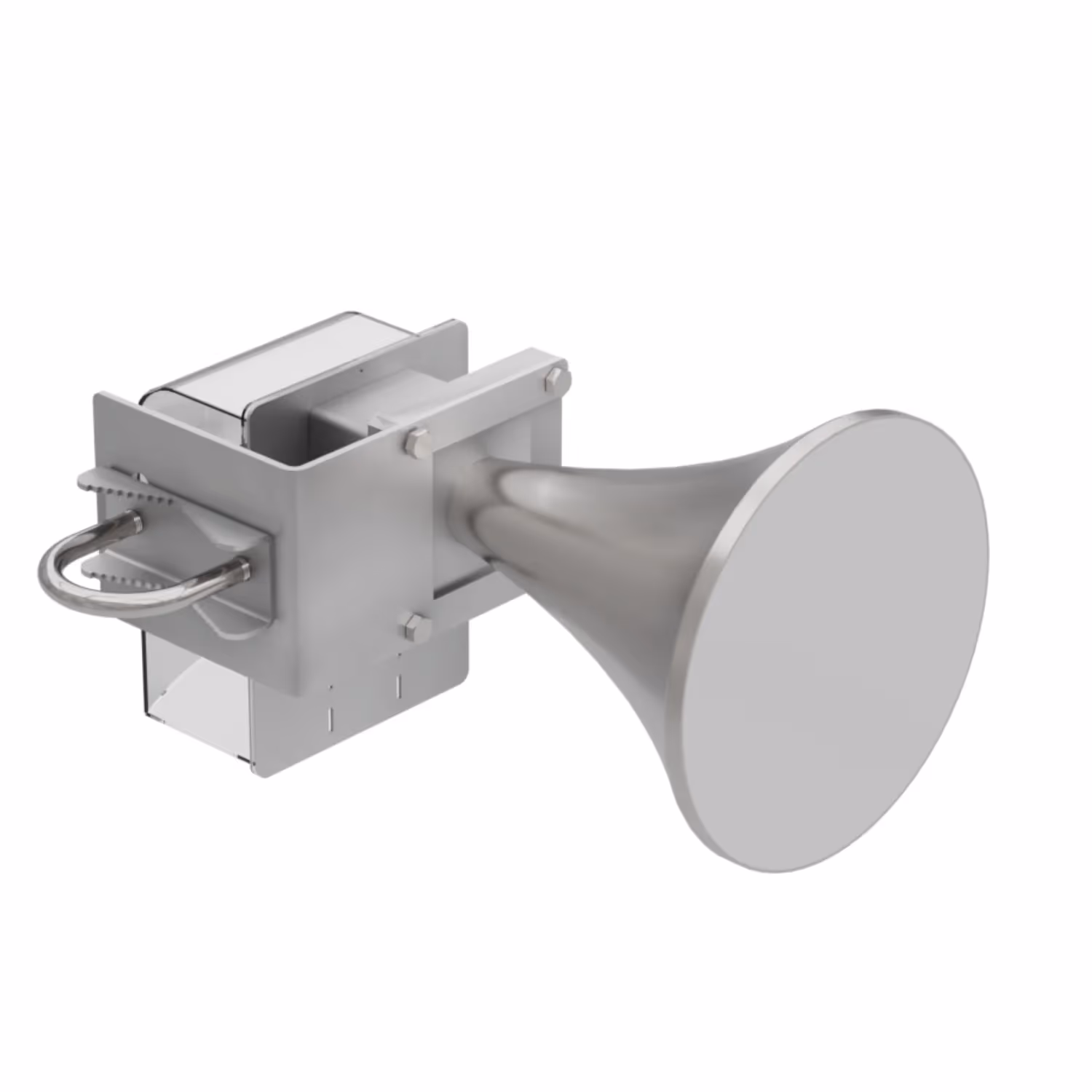

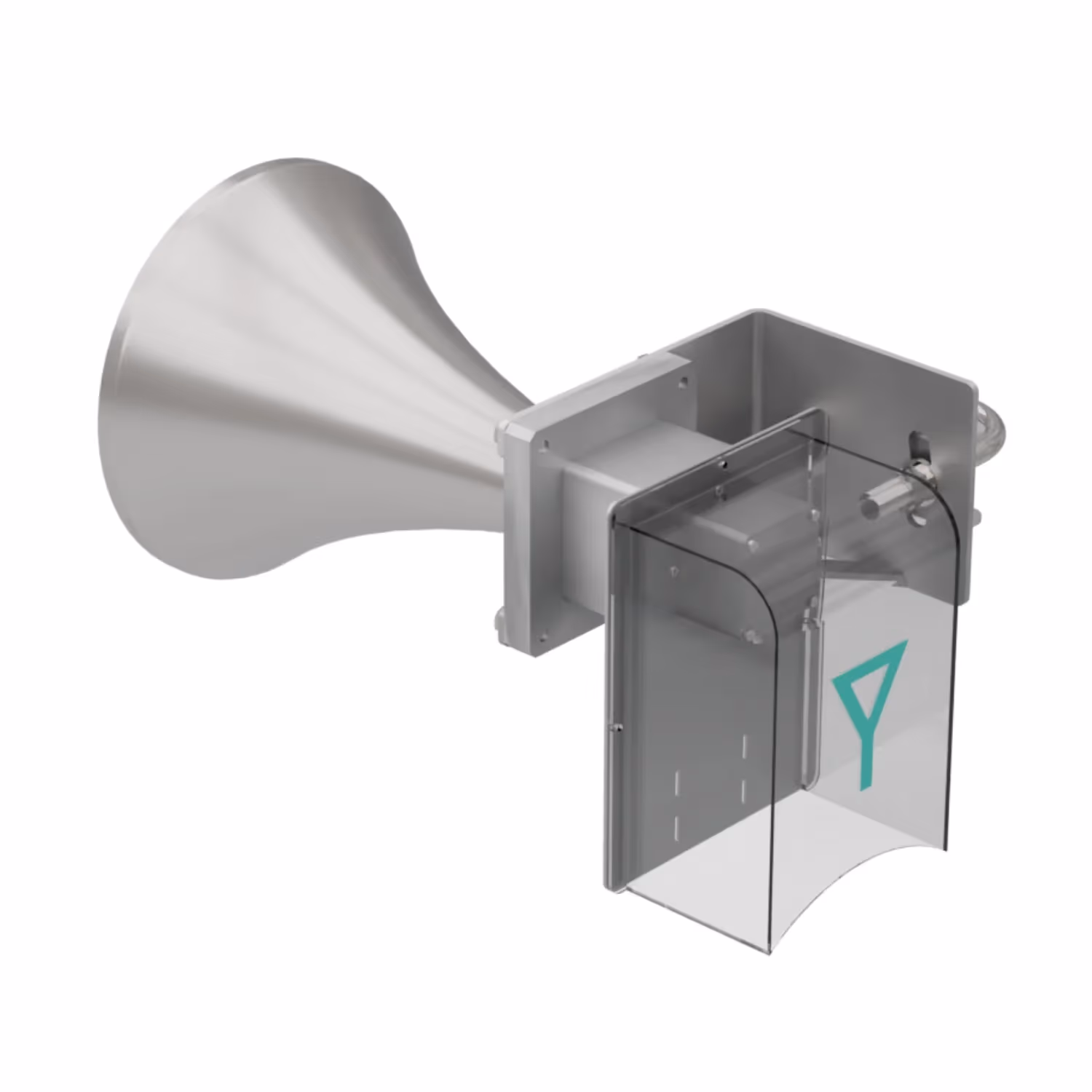

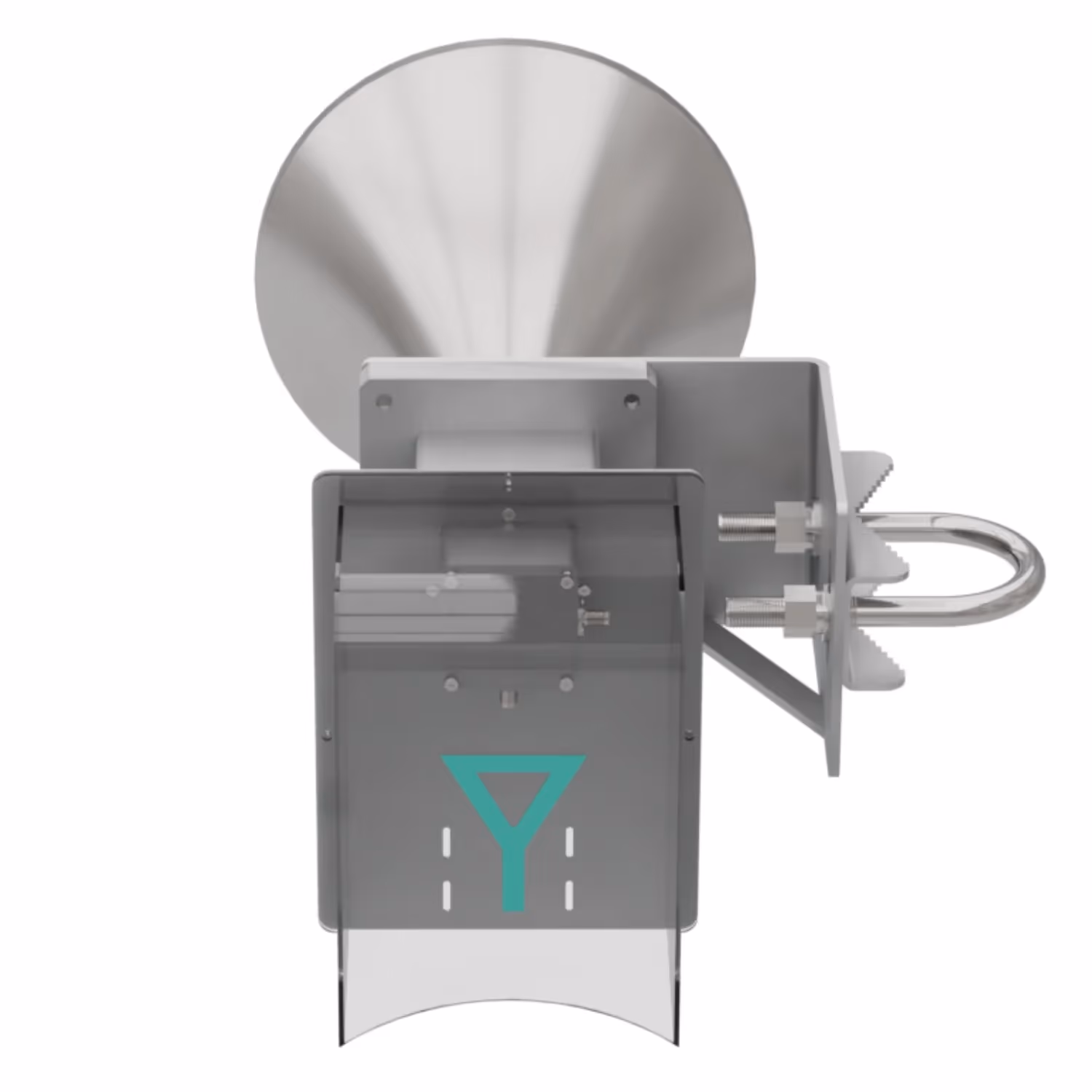

هذا الهوائي البوقي المتماثل عريض النطاق، الرائد في الصناعة، بترددي 5 و6 جيجاهرتز، بزاوية 30 درجة، يعمل بترددات تتراوح بين 4.9 و7.1 جيجاهرتز، وهو متعدد الاستخدامات بما يكفي ليعمل كهوائي قطاعي من نقطة إلى نقاط متعددة (PtMP) للوصلات غير المعوقة حتى 10 كم (حسب كسب الهوائي البعيد)، وجسر لاسلكي قصير المدى من نقطة إلى نقطة (PtP) للوصلات التي تقل عن كيلومتر واحد، وهوائي CPE قصير المدى من نقطة إلى نقطة (PtMP)، أيضًا للوصلات التي تقل عن كيلومتر واحد. مصنوع من الألومنيوم خفيف الوزن، وهو مصمم لسهولة النشر مع الحفاظ على أفضل أداء تردد لاسلكي في الصناعة. تصميمه خفيف الوزن يجعل النشر مريحًا ومرنًا، بينما يقلل حجمه الصغير من حمل الرياح. يتضمن الحامل أسنانًا للإمساك بالعمود، مما يقلل من الصيانة وصعود البرج. مصنوع من أجزاء من الفولاذ المقاوم للصدأ وطلاء مضاد للتآكل، مما يضمن المتانة والثبات. بالإضافة إلى ذلك، يتجنب الهوائي الميزات غير الضرورية مثل المقابض كبيرة الحجم، مما يمنع حمل الرياح الإضافي. يتميز الهوائي بموصلات RP-SMA أنثى (خيوط خارجية) من الفولاذ المقاوم للصدأ وكابلات توصيل RF قصيرة وعالية الجودة، مما يسمح بالاتصال المباشر بأجهزة الراديو باستخدام موصلات RP-SMA أنثى.

سيناريوهات النشر متعددة الاستخدامات

يوفر بوق WISP المتماثل بزاوية 30 درجة، الرائد في قطاع هوائيات Cyber Antennas، أداءً عريض النطاق بنمط شعاع متماثل وفصوص جانبية مكبوتة، مما يضمن عزلًا ممتازًا للضوضاء وقابلية توسع فائقة. صُمم هذا الهوائي لوصلات PTP قصيرة المدى عالية السعة، التي تقل عن 2 كم، أو لنقاط وصول PtMP متوسطة المدى، ويوفر أداءً موثوقًا به عبر نطاقي الطيف غير المرخصين 5 جيجاهرتز و6 جيجاهرتز، ويعمل مع مجموعة واسعة من أجهزة الراديو دون الحاجة إلى قطع غيار إضافية. يمكن استخدامه أيضًا مع Wi-Fi 6E وWi-Fi 7 MLO بتغطية 30 درجة، أو لنشر WISP PtMP مع ملء الفراغات أسفل البرج مباشرةً بنمط تغطية 30 درجة. يتم تحديد توافق الراديو بناءً على نوع الموصل (RP-SMA أنثى) ونطاق التردد (4.9-7.1 جيجاهرتز)، وحالة الاستخدام أو التطبيق. بالنسبة لنقطة وصول PtMP، فأنت بحاجة إلى نمط تغطية واضح ومُتحكم فيه، يُوفر إشارة قوية فقط عند الحاجة، ويُقلل من تسرب الإشارة إلى المناطق غير المرغوب فيها، مما يُقلل من التداخل الذاتي ويُحسّن الأداء العام للشبكة. يوفر هذا البوق خصائص شعاع ممتازة بزاوية 30 درجة للاستخدام كهوائي قطاعي PtMP، مما يجعله مثاليًا لزيادة السعة على برج مزدحم ذي قطاعات مُركزة بدقة وإعادة استخدام الترددات العالية، مما يوفر تغطية مُتناظرة بزاوية 30 درجة من قمة تل أو تلة نزولاً إلى وادٍ أو على طول طريق أو ممر سكة حديد، ويسد فجوات التغطية أسفل البرج أو بالقرب منه مباشرةً حيث تميل القطاعات التقليدية إلى تجاوز التغطية، ويخدم مجموعات كثيفة من المشتركين مثل وحدات التوزيع متعددة الوحدات (MDUs) والأحياء الصغيرة والمواقع الصناعية دون هدر الطاقة خارج المنطقة المستهدفة، ويمكن نشره على أسطح المنازل أو الأعمدة في البيئات الحضرية أو الضواحي كنقطة تواجد دقيقة (MicroPoP) أو مواقع منزلية مُضيفة حيث يكون التحكم الصارم في التداخل والضوضاء أمرًا بالغ الأهمية. لوصلات الجسر اللاسلكية من نقطة إلى نقطة قصيرة المدى، يوفر هوائي البوق هذا أداءً عاليًا بتصميم مدمج وخفيف الوزن مع حامل خلفي بسيط لسهولة التركيب والمحاذاة الدقيقة. وهو مثالي لتطبيقات PtP والجسور اللاسلكية قصيرة المدى، مثل تمديد شبكة الألياف الضوئية عبر مسارات القطارات أو الطرق، وربط المباني في الحرم الجامعي نفسه، وربط الحظائر أو المباني الخارجية النائية، ونقل البيانات من نقاط الوصول الخارجية أو كاميرات المراقبة، وإنشاء وصلات مؤقتة عالية السعة للفعاليات، كل ذلك مع معدل نقل بيانات موثوق متعدد الجيجابت. بصفته محطة PtMP قصيرة المدى، يوفر هذا البوق نمطًا دقيقًا ومتحكمًا جيدًا بزاوية 30 درجة، يركز الطاقة نحو نقطة الوصول، مما يحسن جودة الإشارة ويمنع التداخل من الاتجاهات الأخرى. حجمه الصغير وشكل شعاعه المتوقع يجعله مثاليًا للنشر عالي الكثافة بالقرب من الأبراج أو مواقع MicroPoP، حيث يخدم مجموعات من المشتركين القريبين مع تقليل التقاط الضوضاء، والحد من التداخل الذاتي، والسماح بإعادة استخدام الترددات بكفاءة عالية. وهذا يجعلها خيارًا قويًا للروابط قصيرة المدى في بيئات مثل وحدات الاستخدام المتعددة، والمتنزهات التجارية، والحرم الجامعي، ومواقف السيارات الترفيهية، أو الأحياء الصغيرة حيث تكون الاتصال النظيف والموثوق به والاستخدام الفعال للطيف أمرًا بالغ الأهمية.

توافق الراديو

يتم تحديد توافق الراديو في المقام الأول من خلال موصلات الهوائي ونطاق تشغيله والتطبيق المقصود (PtP أو PtMP AP أو محطة PtMP).

أوبيكويتي، كامبيوم، وميموزا

يُحدَّد توافق الراديو بشكل أساسي من خلال موصلات RP-SMA الأنثوية للهوائي، ونطاق تشغيله الذي يتراوح بين 4.9 و7.1 جيجاهرتز، والتطبيق المُراد استخدامه (نقطة وصول PtMP أو نقطة وصول PtMP أو محطة PtMP). عند اقترانه بأجهزة راديو تعمل في هذا النطاق الترددي ويمكنها الاتصال عبر RP-SMA (مباشرةً أو عبر وصلات تردد لاسلكي مناسبة)، يدعم الهوائي مجموعة واسعة من منصات Ubiquiti وCambium وMimosa. تشمل حالات استخدام نقطة الوصول PtMP النموذجية Ubiquiti Rocket Prism AC Gen2 وRocket LTU، بالإضافة إلى Cambium ePMP 4600L و4500L و3000L، وMimosa A5x. بالنسبة لأدوار نقطة وصول PtMP أو المحطة، يعمل الهوائي بشكل جيد مع Ubiquiti Rocket AC Lite (نقطة وصول PtMP أو محطة PtP)، وAF5XHD (نقطة وصول PtP)، وWave MLO5 (نقطة وصول PtP). وتشمل هذه المجموعة محطات Cambium ePMP Force 4600c وForce 400 وForce 300 CSM (محطات PtP أو PtMP)؛ وMimosa B5c (PtP) وC5c (محطة PtP أو PtMP)، مما يتيح خيارات نشر مرنة عبر مجموعة واسعة من WISP الحديثة وروابط المؤسسات.

أجهزة الراديو المتوافقة المعروفة

يوبيكويتي • روكيت بريزم AC الجيل الثاني (نقطة وصول PtMP) • روكيت LTU (نقطة وصول PtMP) • روكيت AC لايت (نقطة وصول PtMP، أو نقطة وصول PtMP، أو محطة) • AF5XHD (نقطة وصول PtMP) • ويف MLO5 (نقطة وصول PtP) كامبيوم • ePMP 4600L (نقطة وصول PtMP) • ePMP 4500L (نقطة وصول PtMP) • ePMP 3000L (نقطة وصول PtMP) • ePMP Force 4600c (نقطة وصول PtMP أو محطة) • ePMP Force 400 (نقطة وصول PtMP أو محطة) • ePMP Force 300 CSM (نقطة وصول PtMP أو محطة) ميموزا • A5x (نقطة وصول PtMP) • B5c (نقطة وصول PtMP) • C5c (نقطة وصول PtMP أو محطة)

التعليمات

الأسئلة المتكررة

ما هو الفرق بين هذا القرن و RF Elements HG3-TP-S30 5GHz Symmetrical Horn TwistPort 30°؟

هوائيات سايبر S30 ✔ نطاق التردد: 4.9-7.1 جيجاهرتز ✔ الكسب المُحقق: 16-18 ديسيبل ✔ الحد الأقصى لنسبة الموجة الدائمة للجهد (VSWR): 1.6 ✔ عزل المنفذ: >35 ديسيبل عناصر التردد اللاسلكي HG3-TP-S30 ✘ نطاق التردد: محولات TwistPort مخصصة للنطاق ✘ الكسب المُعلن: 18.4 ديسيبل ✘ نسبة الموجة الدائمة للجهد (VSWR): غير مُعلنة في ورقة البيانات ✘ عزل المنفذ: غير مُعلنة في ورقة البيانات عمليًا: بوق هوائيات سايبر S30 هو بوق قطاع/محطة عريض النطاق 30 درجة، بتردد 4.9-7.1 جيجاهرتز، RP-SMA، أحادي SKU، يغطي ترددات 4.9 و5 و6 جيجاهرتز بهوائي واحد، بينما HG3-TP-S30 موجه لتردد 5 جيجاهرتز. بوق 30° مُحسّن بتقنية TwistPort فقط، مُحسّن حول منتصف نطاق 5 جيجاهرتز، ومرتبط بنظام محولات RF Elements. المزايا الرئيسية لجهاز S30 مقارنةً بجهاز RF Elements HG3-TP-S30: نطاق الترددات/النطاقات ✅ يُعد جهاز S30 بوقًا عريض النطاق حقيقيًا بتردد 4.9-7.1 جيجاهرتز، يغطي 4.9 جيجاهرتز، وجميع نطاقات 5 جيجاهرتز، ونطاق 6 جيجاهرتز غير المرخص بالكامل تقريبًا لاستخدامات Wi-Fi 6E / Wi-Fi 7 و6 جيجاهرتز WISP بهوائي واحد. ❌ يعمل جهاز HG3-TP-S30 فقط بترددات تتراوح بين 5.18 و6.78 جيجاهرتز تقريبًا، مع استثناء 4.9 جيجاهرتز، والجزء السفلي من نطاق 5 جيجاهرتز، والجزء العلوي من نطاق 6 جيجاهرتز، مما يفرض وحدات تخزين إضافية وتخطيطًا أكثر تعقيدًا للترددات اللاسلكية، ومرونة أقل في المستقبل عند الحاجة إلى إيجاد قناة متاحة. نظام الموصلات/نظام الراديو ✅ يستخدم جهاز S30 موصلات RP-SMA أنثى قياسية من الفولاذ المقاوم للصدأ مع وصلات تردد لاسلكي قصيرة، ويتصل مباشرةً بأجهزة الراديو الشائعة من Ubiquiti وCambium وMimosa وغيرها دون الحاجة إلى محولات خاصة أو تكلفة إضافية أو تثبيت خاص. ❌ يعتمد جهاز HG3-TP-S30 على واجهة دليل موجي TwistPort خاصة، والتي تتطلب عادةً محولات TwistPort منفصلة لمعظم أجهزة الراديو، وتربط عمليات النشر بإحكام بهذا النظام. لا يوجد ضمان لتوافق هوائيك مع أجهزة الراديو المستقبلية. النطاق العريض مقابل تصميم يركز على 5 جيجاهرتز ✅ صُمم جهاز S30 ليكون بوقًا متماثلًا عالي الأداء بزاوية 30 درجة ونطاق عريض يتراوح بين 4.9 و7.1 جيجاهرتز، لذا يدعم هوائي واحد بدقة 4.9 جيجاهرتز و5 جيجاهرتز و6 جيجاهرتز من نقطة إلى نقطة وصول إلى نقطة وصول، بالإضافة إلى أدوار المحطات (بما في ذلك Wi-Fi 6E / 7 MLO) دون أي تغييرات في الأجهزة. ❌ يُعدّ HG3-TP-S30 في الأساس بوقًا متماثلًا بتردد 5 جيجاهرتز، ولا يغطي نطاق 5 جيجاهرتز بالكامل، ويصل إلى جزء من 6 جيجاهرتز، لذا لا يُمكن استخدامه كحل هوائي واحد لعمليات 4.9-7.1 جيجاهرتز كاملة. خصائص الأداء ✅ صُمّم S30 لضمان ثبات الكسب، ومطابقة المعاوقة، وجودة النمط على كامل نطاق 4.9-7.1 جيجاهرتز، ما يُتيح نقل الروابط بين 5 جيجاهرتز و6 جيجاهرتز دون التضحية بالأداء؛ وفي الاختبارات والنشر الميداني، قدّم سرعات تنزيل أعلى للمشتركين بنسبة تزيد عن 15% مقارنةً ببوقات RF Elements 30° المماثلة، بما في ذلك HG3-TP-S30، بتردد 5 جيجاهرتز. خصائص الأداء ❌ يُعدّ جهاز HG3-TP-S30 بوقًا ضعيف الأداء بتردد 5 جيجاهرتز، ولا يغطي نطاق 5 جيجاهرتز بالكامل، كما أنه غير مُحسّن للأداء العالي عبر نطاق 4.9-7.1 جيجاهرتز بالكامل. الميكانيكا / التركيب ✅ يتميز جهاز S30 بهيكل خفيف الوزن من الألومنيوم، وحجم صغير، وحمل رياح منخفض، ومشبك عمود قياسي مزود بأسنان لتثبيت الصاري، وأجزاء من الفولاذ المقاوم للصدأ مانعة للتآكل، ولا يحتوي على مقابض كبيرة الحجم - مما يُعطي الأولوية لأعمال البرج السريعة والمتوقعة مع الحد الأدنى من الصيانة المستمرة. ❌ جهاز HG3-TP-S30 بوق TwistPort أثقل وزنًا مع مجموعة دعامة ذات حجم أكبر ونظام ميكانيكي أكثر تعقيدًا، مما قد يجعل التعامل والتركيب والخدمة طويلة الأمد أقل ملاءمة من جهاز S30 الأبسط والأخف وزنًا.

ما هو الفرق بين هذا البوق وهوائي النطاق العريض RF Elements SH30WB Symmetrical Horn 30°؟

هوائيات سايبر S30 ✔ نطاق التردد: 4.9-7.1 جيجاهرتز ✔ الكسب المُحقق: 16-18 ديسيبل ✔ الحد الأقصى لنسبة الموجة الدائمة للجهد (VSWR): 1.6 ✔ عزل المنفذ: >35 ديسيبل عناصر التردد اللاسلكي SH30WB ✘ نطاق التردد: محولات TwistPort مخصصة لنطاق ترددي ✘ كسب مُحاكي حاسوبيًا: 18 ديسيبل ✘ نسبة الموجة الدائمة للجهد (VSWR): غير مُعلن عنها في ورقة البيانات ✘ عزل المنفذ: غير مُعلن عنها في ورقة البيانات نطاق التردد/النطاقات ✅ يُعد S30 بوقًا عريض النطاق حقيقيًا بترددات 4.9-7.1 جيجاهرتز، مُصممًا منذ البداية للتعامل مع أدوار 4.9 جيجاهرتز و5 جيجاهرتز و6 جيجاهرتز من نقطة إلى نقطة (PtP) ومن نقطة إلى نقطة (PtMP) (بما في ذلك Wi-Fi 6E / Wi-Fi 7 MLO) مع رمز تعريف مُوحد (SKU) يُمكنك نقله بحرية عبر النطاقات حسب خطة الطيف الترددي المُفضلة لديك. يتطور باستمرار. ❌ يغطي جهاز SH30WB أيضًا نطاقات تردد تتراوح بين 4.9 و7.125 جيجاهرتز تقريبًا، ولكنه مصمم أساسًا كقطاع نقطة وصول بترددات 5 و6 جيجاهرتز؛ ويتطلب تحقيق مرونة مماثلة في تعدد الأدوار عادةً إقرانه بمحولات وقنوات TwistPort مخصصة، مما يزيد من تعقيد تغييرات النطاق والدور. الموصل/نظام الراديو ✅ يستخدم جهاز S30 موصلات RP-SMA أنثى قياسية من الفولاذ المقاوم للصدأ، ووصلات تردد لاسلكي قصيرة، مما يسمح بتوصيله مباشرةً بأجهزة الراديو الشائعة من Ubiquiti وCambium وMimosa وغيرها دون الحاجة إلى محولات خاصة أو تكلفة إضافية أو التزام بالمورد. ❌ يستخدم جهاز SH30WB موصل الدليل الموجي TwistPort™ الخاص بشركة RF Elements، وهو ممتاز من حيث فقدان التردد اللاسلكي، ولكنه يتطلب عادةً محول TwistPort مخصصًا لكل عائلة من أجهزة الراديو، مما يزيد من التكلفة والمخزون والالتزام بالنظام البيئي للعديد من عمليات النشر. ضبط النطاق العريض وأدواره ✅ صُمم S30 كبوق نطاق عريض بزاوية 30 درجة خصيصًا ليعمل كهوائي واحد لشبكات النقل العكسي من نقطة إلى نقطة (PtP) بترددات 4.9/5/6 جيجاهرتز، وقطاعات نقاط الوصول من نقطة إلى نقطة (PtMP)، ومحطات/أجهزة عملاء العملاء (CPEs) من نقطة إلى نقطة (PtMP)، مما يتيح لك توحيد نمط واحد وحالة استخدام واحدة عبر الشبكة بدلاً من استخدام عائلات أبواق متعددة. ❌ يُعد SH30WB بوقًا ممتازًا لقطاعات نقاط الوصول من نقطة إلى نقطة (AP) عريض النطاق يتميز بشعاع مستقر وكفاءة عالية، إلا أن تصميمه وتسويقه المُركّز على TwistPort يركّزان بشكل أساسي على مجموعات نقاط الوصول عالية الكثافة بدلاً من العمل أيضًا كمحطة/جهاز عملاء عملاء (CPE) بسيط ذي اتصال مباشر أو هوائي من نقطة إلى نقطة (PtP) بنفس السهولة. خصائص الأداء ✅ صُمم S30 لنقل إشارة الطاقة بكفاءة وكسب مُحقق ثابت عبر نطاقات 4.9-7.1 جيجاهرتز؛ في الاختبارات والنشر الميداني، حقق الجهاز سرعات تنزيل أعلى للمشتركين بنسبة تزيد عن 15% مقارنةً بقرون RF Elements 30° المماثلة، بما في ذلك SH30WB، على نفس النطاقات. ❌ صُمم SH30WB بمكسب 18 ديسيبل مع شعاع متماثل بزاوية 30°، وكفاءة شعاع 96%، ونسبة 30 ديسيبل بين الأمام والخلف، وهي مواصفات قوية نظريًا - لكنها لا تُترجم إلى نفس الإنتاجية الفعلية التي تراها من S30 عبر عمليات نشر مختلطة بترددات 4.9/5/6 جيجاهرتز. الميكانيكا / التركيب ✅ يستخدم S30 هيكلًا من الألومنيوم صغير الحجم وخفيف الوزن، مع عامل شكل بسيط، وحمل رياح منخفض، ومشبك عمود بسيط مزود بـ "أسنان" لثبات متين، وأجزاء صلبة من الفولاذ المقاوم للصدأ مضادة للتآكل، ولا يحتوي على مقابض كبيرة الحجم - مما يُعطي الأولوية للتركيب السريع، وسهولة المحاذاة، وتقليل نقاط التشابك في الأبراج المزدحمة. التركيب الميكانيكي / التركيب ... يستخدم S30 هيكلًا من الألومنيوم صغير الحجم وخفيف الوزن، مع عامل شكل بسيط، وحمل رياح منخفض، ومشبك عمود بسيط مزود بـ "أسنان" لثبات متين، وأجزاء صلبة من الفولاذ المقاوم للصدأ مضادة للتآكل، ولا يحتوي على مقابض كبيرة الحجم - مما يُعطي الأولوية للتركيب السريع، وسهولة المحاذاة، وتقليل نقاط التشابك في الأبراج المزدحمة. ❌يتضمن SH30WB مقبضًا متكاملًا أكبر وتجميع قوس UBR متعدد القطع؛ وفي حين أنه متين، فإن هذا يؤدي إلى مزيد من الحجم والأجهزة للعمل حولها، وهو ما قد يكون أقل ملاءمة في التجمعات الضيقة وقد يساهم في زيادة فعالية تحميل الرياح مقارنة بتصميم S30 الميكانيكي الأبسط والأنظف.
