Description du produit :

Cette antenne cornet asymétrique double 60° 4x4, leader du marché et offrant un rapport qualité-prix exceptionnel, fonctionne de 4,9 à 7,1 GHz. Conçue pour une couverture large bande performante et économique, elle est utilisée comme antenne sectorielle point-multipoint (PtMP) pour des liaisons sans obstacle jusqu'à 10 km (selon le gain de l'antenne distante). Installez-en six sur un pylône pour une couverture complète à 360° en 5 et 6 GHz. Compatible avec les points d'accès Cambium ePMP 3000 et 4600 et Mimosa A5c 4x4. Deux kits fonctionnent avec les points d'accès Cambium ePMP 4500c 8x8.

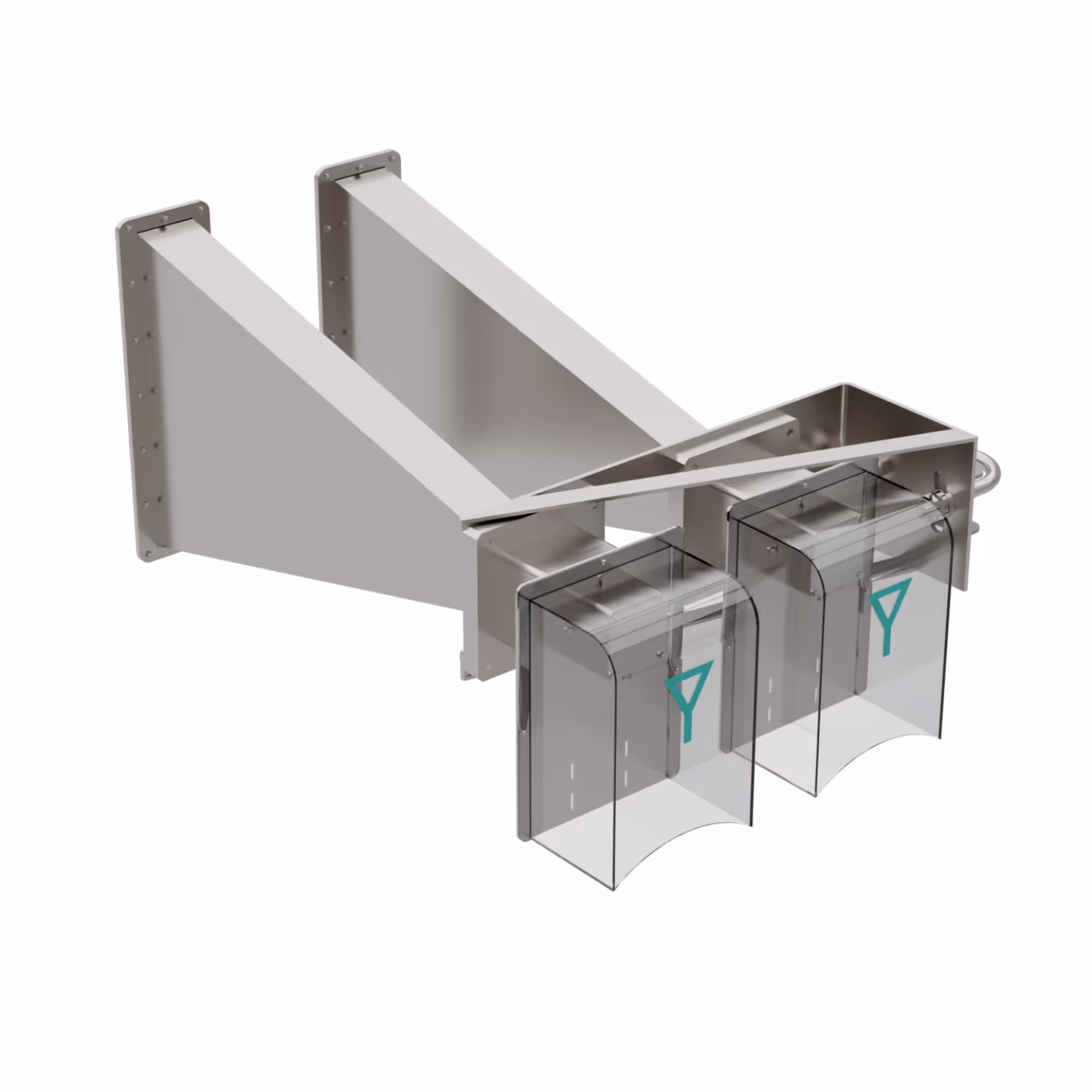

Double Asymmetrical 60° Horn 4x4

Numéro du modèle : DOUBLE-A60

Antenne cornet double asymétrique 60° 4x4 haute performance, légère et complète pour une couverture large bande 5 et 6 GHz

Caractéristiques

•
largeur de faisceau asymétrique 60°/90°
•
Gamme de fréquences : 4,9-7,1 GHz
•
Gain : 15-18 dBi
•
ROS max : 1,6
•
Isolation des ports : >35 dB
•
Connecteurs femelles RP-SMA pour traversée de cloison (filetage extérieur)
•
Quatre câbles de raccordement RF RP-SMA de 0,5 m

Documentation

Connectez-vous pour voir le prix

Performances et qualité du signal à la pointe du secteur

L'antenne cornet asymétrique double 60° 4x4 est spécialement conçue pour les radios 4x4 haute capacité. Elle offre des performances large bande inégalées sur l'ensemble du spectre sans licence 5 et 6 GHz, grâce à des faisceaux H/V équilibrés, un gain stable et des diagrammes de rayonnement d'une grande pureté. Dotée de quatre ports RF indépendants permettant un véritable fonctionnement MIMO 4x4, elle optimise la capacité des secteurs et les débits de pointe, offrant ainsi des vitesses de téléchargement 15 % plus rapides pour les abonnés que les antennes cornet RF Elements AH60WB-4x4-SMA et AH60-4x4-SMA. Son diagramme de rayonnement asymétrique est conçu avec des lobes latéraux supprimés pour une réjection du bruit et une évolutivité exceptionnelles. La couverture focalisée à 60° est idéale pour les clusters de points d'accès haute densité et les déploiements en colocation dense, améliorant la réutilisation des fréquences et réduisant les interférences. En tant qu'antenne sectorielle WISP 60° haute performance, le cornet asymétrique double 60° 4x4 combine le gain élevé d'un panneau sectoriel traditionnel avec la faible largeur de faisceau d'un cornet pour optimiser le rapport signal/bruit, la résistance au bruit et les performances globales du secteur. La conception large bande optimisée du Double A60 4x4 offre une réflexion du signal extrêmement faible (environ 5 % dans le pire des cas, contre environ 11 % pour les antennes WISP classiques), améliorant ainsi la qualité du signal, réduisant le bruit et les risques d'échauffement, de fausses interférences DFS et de contraintes radio. Son réglage large bande haute performance de 4,9 à 7,1 GHz garantit une efficacité énergétique optimale et des diagrammes de rayonnement stables et précis sur les bandes 5 et 6 GHz, surpassant les alternatives à bande étroite et offrant un débit d'abonnés supérieur de plus de 15 % à celui des cornets RF Elements AH60WB-4x4-SMA et AH60-4x4-SMA. Conçue pour les points d'accès PtMP haute densité et les liaisons courte portée à haut débit compatibles 4x4, l'antenne Double A60 4x4 offre des performances fiables sur les bandes 5 et 6 GHz, notamment pour les applications Wi-Fi 6E et Wi-Fi 7 MLO. La compatibilité radio dépend du type de connecteur (RP-SMA femelle), de la plage de fréquences (4,9–7,1 GHz) et du cas d'utilisation. Son faisceau contrôlé à 60° minimise les interférences indésirables, assurant une excellente évolutivité et une réutilisation optimale des fréquences. Avec une atténuation de -3 dB à ±30° et de -6 dB à ±45°, elle peut être déployée efficacement en secteur à 90° si nécessaire.

Couverture équilibrée et réduction du bruit

L'antenne cornet asymétrique double 60° 4x4 offre un diagramme de rayonnement asymétrique avec des lobes secondaires atténués et des bords de secteur à atténuation rapide, garantissant une excellente réjection du bruit et une grande évolutivité. Grâce à ses faisceaux focalisés à 60°, elle est idéale pour les clusters de points d'accès haute densité et les déploiements en colocation dense. Antenne secteur WISP 60° la plus performante, l'A60 combine le gain élevé d'un panneau sectoriel traditionnel avec la faible largeur de faisceau d'un cornet, optimisant ainsi la résistance au bruit et la réutilisation des fréquences.

Bande large plus performante que la bande étroite

Grâce à ses caractéristiques large bande optimisées, l'antenne Double A60 réduit considérablement la réflexion du signal (environ 5 % dans le pire des cas, contre environ 11 % pour les antennes WISP classiques), améliorant ainsi la qualité du signal, diminuant le bruit et prévenant l'échauffement, les fausses alertes DFS et les dommages potentiels au système radio. Son réglage large bande haute performance sur la bande 4,9–7,1 GHz garantit un gain supérieur, une efficacité énergétique optimale et des diagrammes de rayonnement purs, surpassant les solutions à bande étroite et offrant un débit d'abonnés supérieur de plus de 15 % à celui des antennes RF Elements AH60WB-4x4-SMA.

Conception durable, légère et optimisée

Le klaxon asymétrique double 60° 4x4 bénéficie d'une nouvelle conception industrielle et de matériaux résistants à la corrosion : • Aluminium anodisé pour une durabilité extrême en milieu marin et en eau salée • Construction ultra-légère et compacte pour une réduction de la charge sur le pylône et de la prise au vent • Support robuste en acier inoxydable • Fixation arrière pour un câblage court vers des radios telles que Mimosa A5 et Cambium ePMP 3000/4500c/4600 • Boîtier en plastique protégeant les câbles des oiseaux et des infiltrations d'eau

Conception et qualité de fabrication inégalées

Cette antenne cornet sectorielle 4x4 60° de pointe est conçue pour des installations rapides et répétables, et offre une couverture complète à 360° avec six antennes. Sa construction légère en aluminium anodisé lui confère une grande durabilité, même dans des conditions difficiles, tout en minimisant la prise au vent. Un système de montage robuste avec dents de fixation maintient l'antenne en place, évitant tout glissement et réduisant la maintenance. La visserie en acier inoxydable résistant à la corrosion et dotée d'un revêtement anti-grippage garantit une force de serrage constante, tandis que sa conception profilée élimine les éléments susceptibles d'augmenter la résistance à l'air, tels que les poignées surdimensionnées. Un radôme en tissu Teglar, éprouvé sur les grandes antennes de liaison micro-ondes, offre une durabilité exceptionnelle et une excellente imperméabilité. Sa flexibilité sous l'effet du vent permet d'évacuer l'eau et la glace, préservant ainsi les performances RF par mauvais temps. Des connecteurs traversants femelles RP-SMA en acier inoxydable et des câbles de raccordement RF courts et de haute qualité assurent des connexions radio directes et fiables. L'efficacité à large bande simplifie l'acquisition et le déploiement en réduisant le besoin d'antennes spécifiques à une bande, tout en améliorant les performances globales du réseau. L'antenne à double corne asymétrique 60° 4x4 bénéficie d'une conception industrielle modernisée et est fabriquée avec des matériaux résistants à la corrosion : • Aluminium anodisé pour une durabilité extrême en milieu marin et en eau salée • Construction légère et compacte réduisant la charge sur le pylône et la prise au vent • Support robuste en acier inoxydable • Montage arrière pour des câbles courts vers des radios telles que les Mimosa A5 et Cambium ePMP 3000/4500c/4600 • Boîtier arrière de protection protégeant les câbles des oiseaux et des infiltrations d'eau

Compatibilité radio et scénarios de déploiement

L'antenne cornet asymétrique double 60° 4x4 est conçue pour les points d'accès PtMP 4x4, les déploiements sectoriels haute densité et les applications Wi-Fi 6E/7 MLO. Elle est idéale pour les opérateurs exigeant une couverture puissante et contrôlée, une excellente réjection du bruit et une réutilisation optimale des fréquences. Son fonctionnement large bande (4,9–7,1 GHz) permet une utilisation flexible sur plusieurs bandes sans changement d'antenne, même en cas d'évolution des plans de spectre. Grâce à sa connectivité RP-SMA standard, elle est compatible avec une large gamme de radios : Cambium • ePMP 4600 (point d'accès PtMP) 4x4 • ePMP 3000 (point d'accès PtMP) 4x4 • ePMP 4500c (point d'accès PtMP) 8x8 Mimosa • A5c (point d'accès PtMP) 4x4
