وصف المنتج:

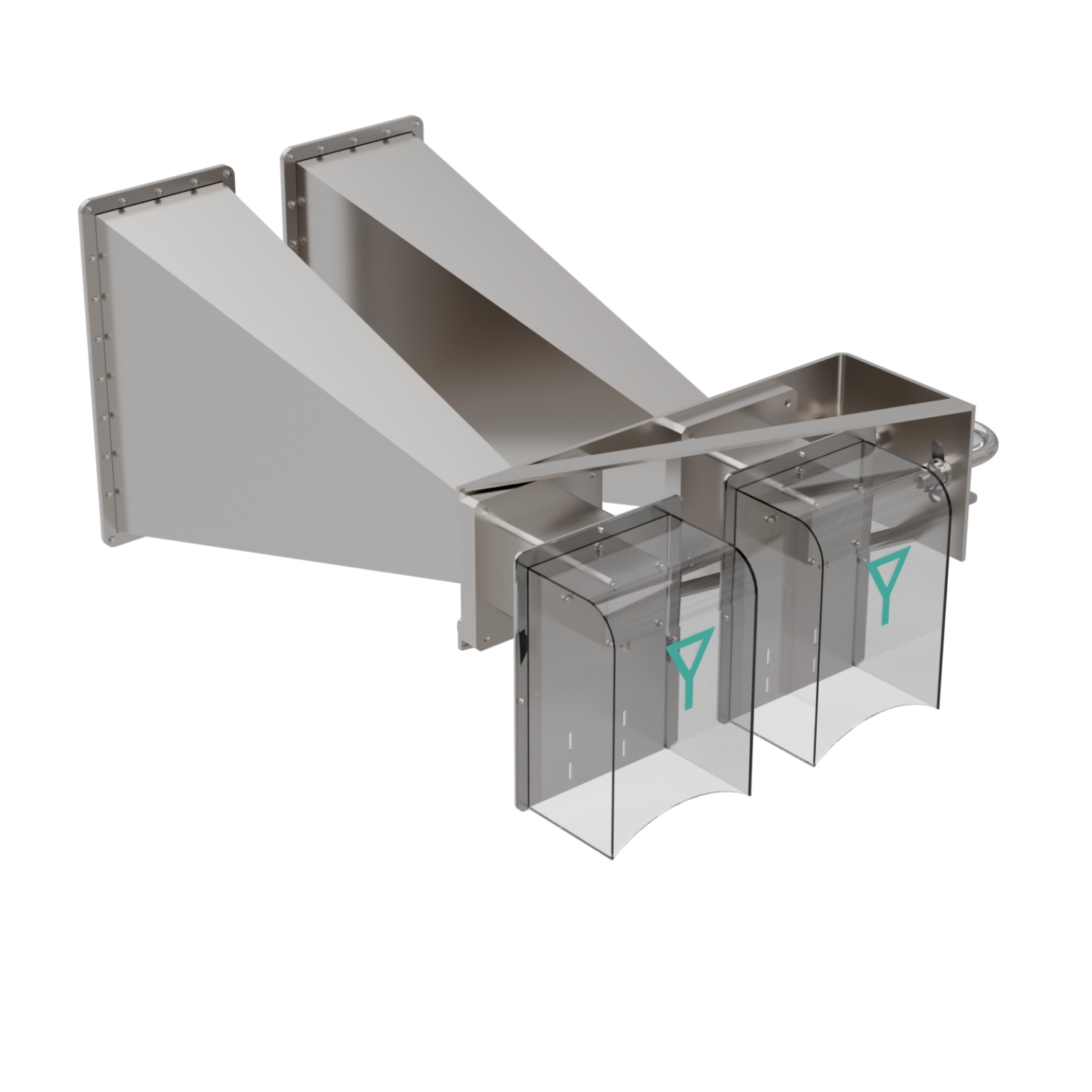

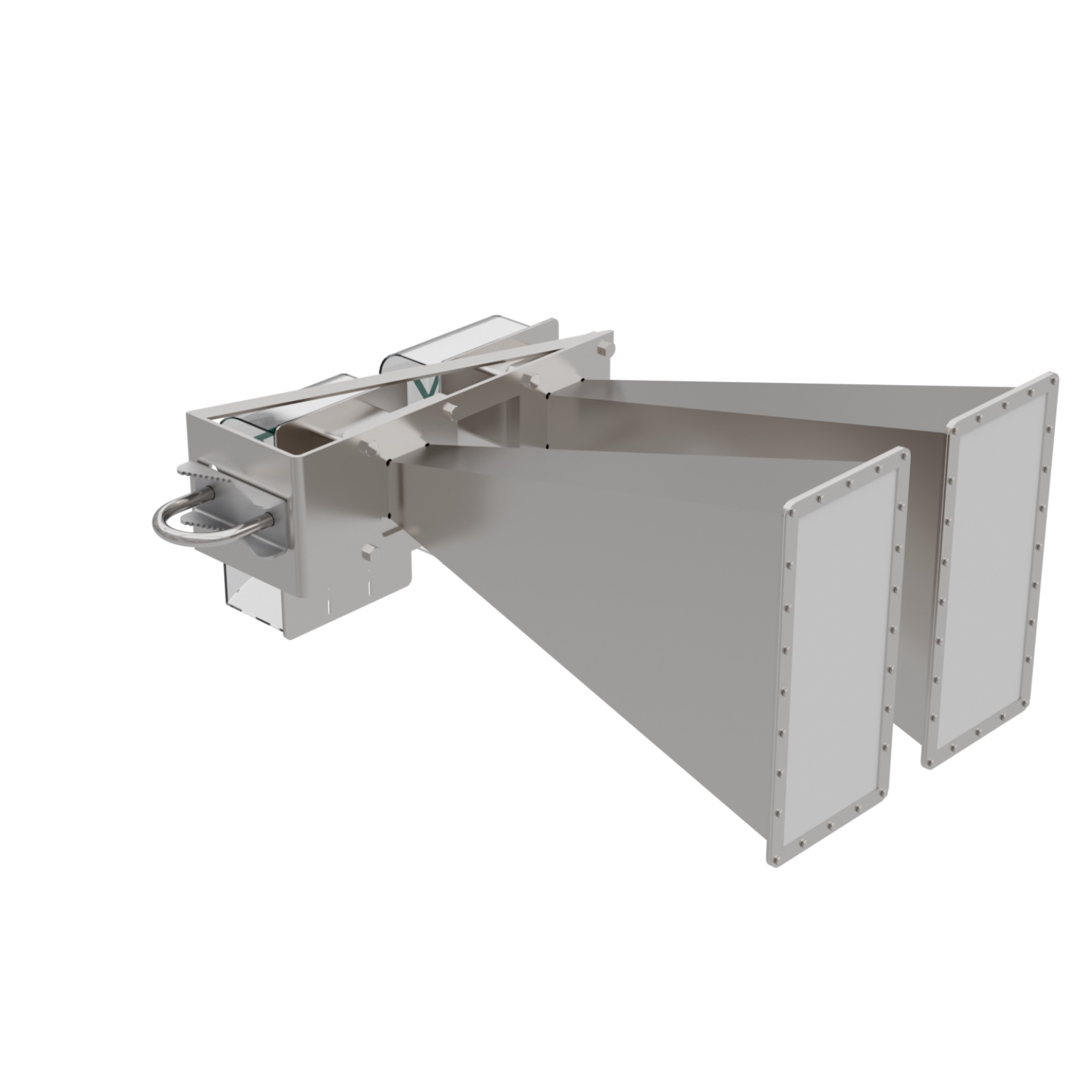

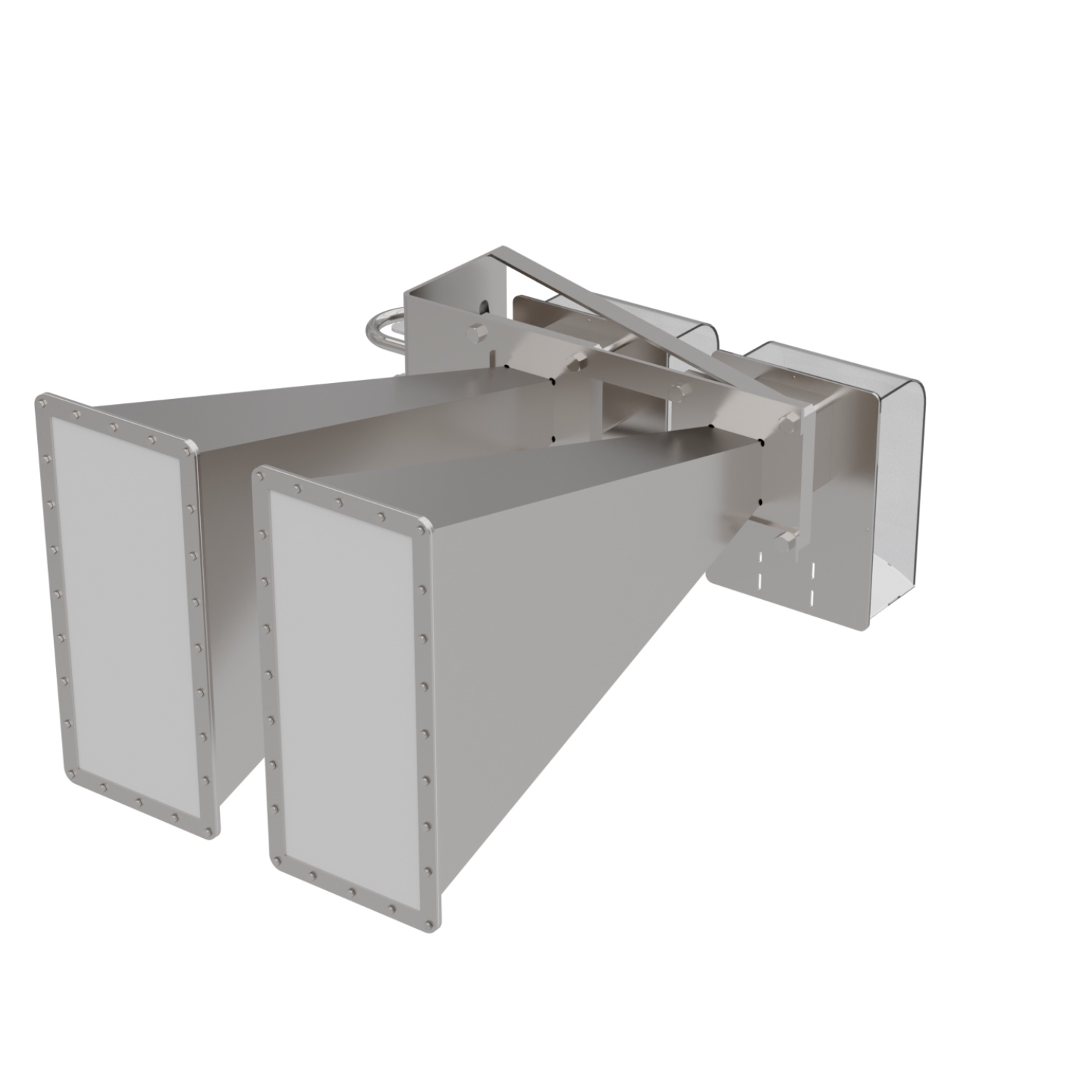

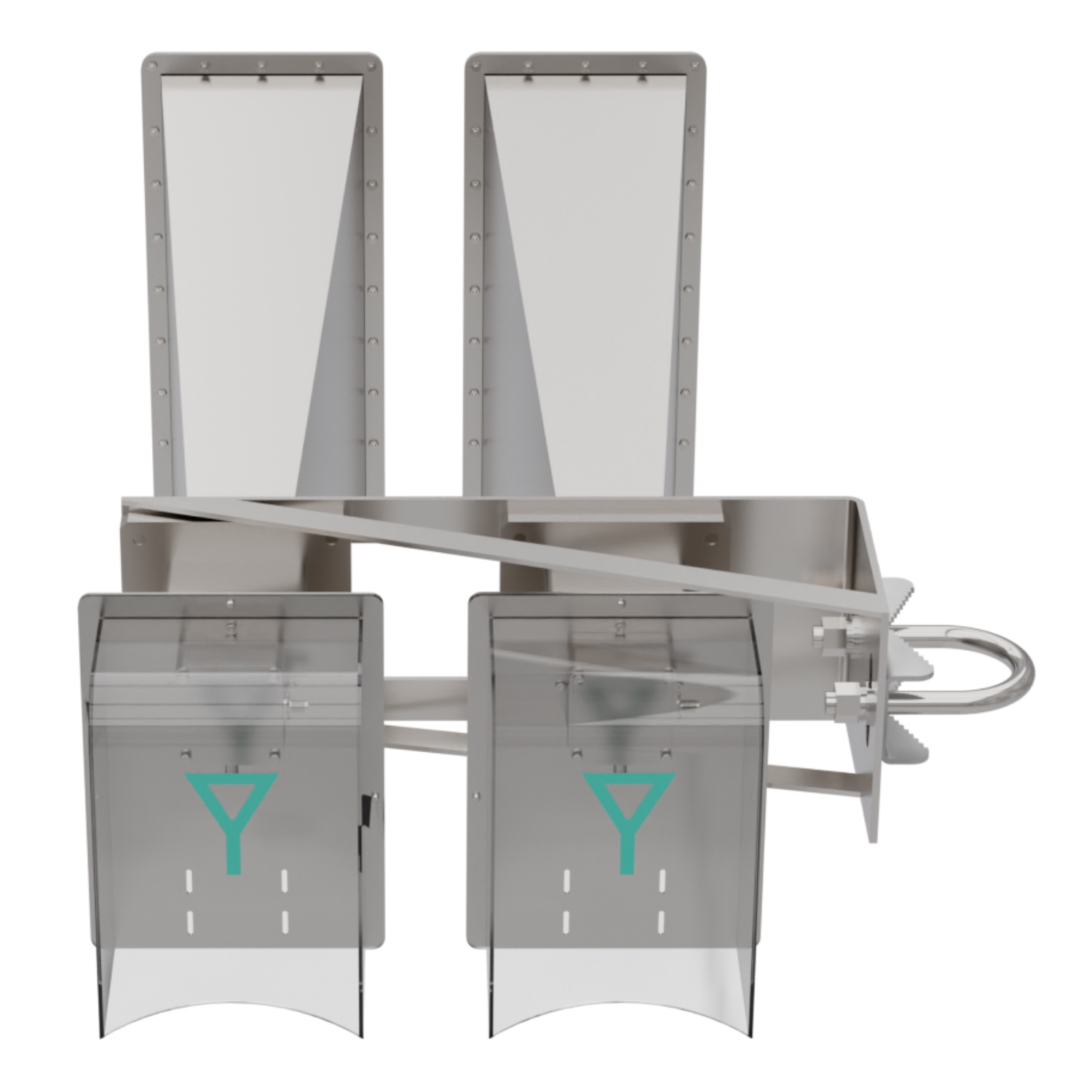

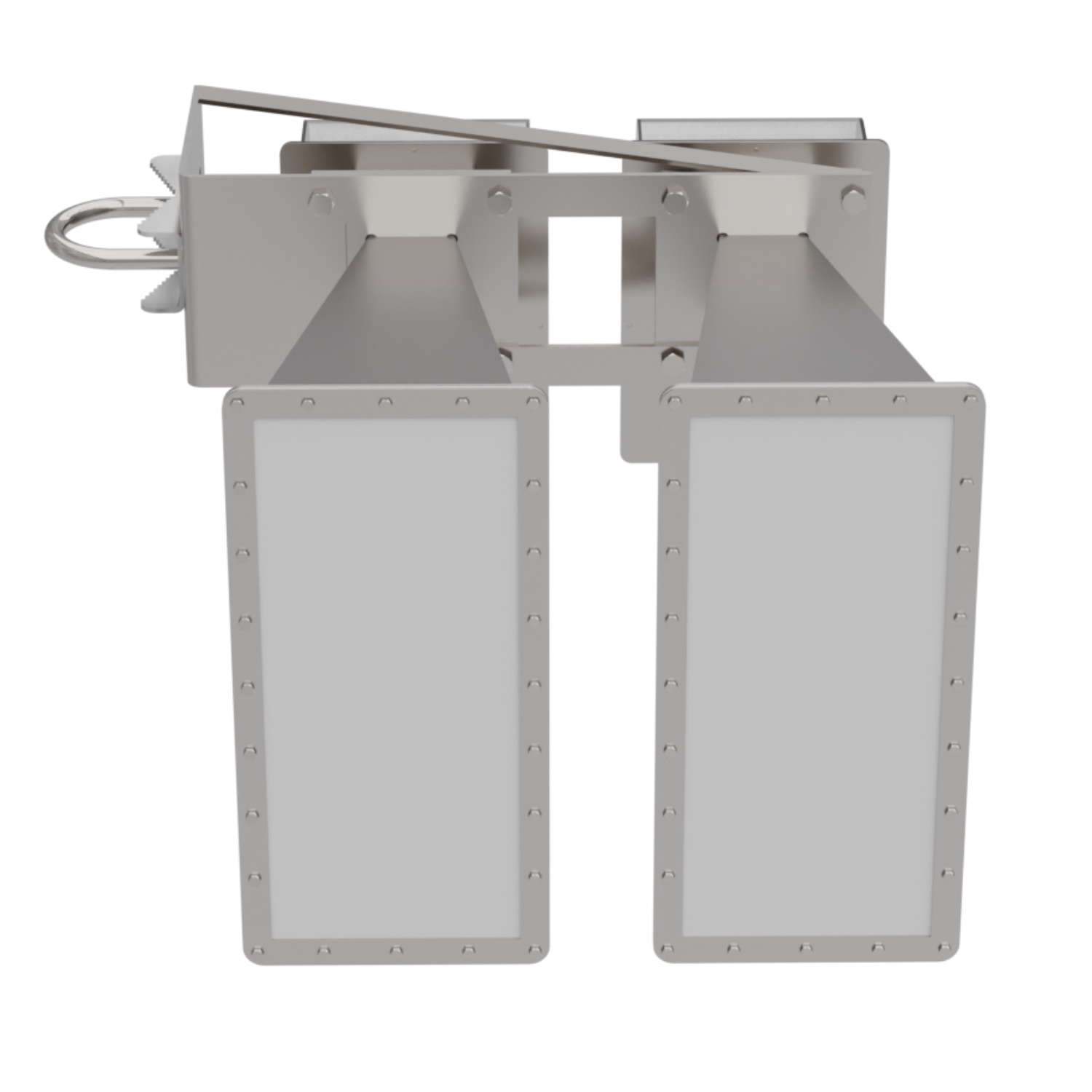

هوائي Cyber Antennas Double 20° Asymmetrical Horn 4x4 (DOUBLE-A20) هو هوائي بوق عريض النطاق رائد في الصناعة، يعمل بترددات 5 و6 جيجاهرتز، ضمن نطاق 4.9-7.1 جيجاهرتز، وقد صُمم خصيصًا لمساعدة مزودي خدمات الإنترنت اللاسلكي على توسيع نطاق شبكات PtMP عالية الكثافة والسعة في البيئات الصاخبة. بفضل عرض حزمة الإشارة غير المتماثل الضيق الذي يتراوح بين 20° و30°، يُعد هذا الهوائي مثاليًا للاستخدام كهوائي قطاعي عالي الكسب لشبكات PtMP ذات وصلات غير معاقة تصل إلى حوالي 10 كيلومترات (بحسب كسب الهوائي في الجانب البعيد)، ولإعادة استخدام الترددات بكفاءة عالية على الأبراج المزدحمة.
Double 20° Asymmetrical Horn 4x4
رقم الموديل: DOUBLE-A20
هوائي عالي الأداء وخفيف الوزن وشامل بنطاق ترددي 5 و 6 جيجاهرتز مزدوج غير متماثل بزاوية 20 درجة 4x4 لتوسيع شبكات WISP في البيئات الصاخبة.
المميزات
- •عرض الشعاع غير المتماثل 20°/30°
- •نطاق التردد: 4.9-7.1 جيجاهرتز
- •الكسب: 17-21 ديسيبل
- •الحد الأقصى لنسبة الموجة المرتدة: 1.6
- •عزل المنفذ: >35 ديسيبل
- •موصلات الحاجز الأنثوية RP-SMA (الأسنان الخارجية)
- •تتضمن أربعة كابلات توصيل لاسلكية من نوع RP-SMA بطول 0.5 متر
الوثائق
شبكات PtMP كثيفة قابلة للتوسع
يُوفر هوائي Cyber Antennas ذو البوق غير المتماثل المزدوج بزاوية 20 درجة (4x4) لمزودي خدمات الإنترنت اللاسلكي قطاعًا عالي الكسب ومركزًا بدقة، مُصمم خصيصًا لتوسيع نطاق شبكات PtMP عالية الكثافة والسعة عبر نطاقي التردد غير المرخصين 5 و6 جيجاهرتز. يُوفر شعاعه الضيق بزاوية 20 درجة تغطيةً نقيةً ومُحكمةً تُبقي الإشارة حيثما تكون مطلوبةً وتمنعها من الوصول إلى المناطق غير المرغوب فيها، مما يُتيح إعادة استخدام الترددات بكفاءة، ومعدلات تعديل أعلى، وعددًا أكبر من المشتركين لكل برج. بفضل تشغيله واسع النطاق من 4.9 إلى 7.1 جيجاهرتز، يُمكن للمشغلين اعتماد هوائي Double A20 كمعيار أساسي لنشر نطاقي 5 و6 جيجاهرتز، مما يُبسط التخطيط والشراء وقطع الغيار، ويُتيح في الوقت نفسه استخدام طيف ترددي إضافي للتوسع. صُمم هوائي Double A20 كقطاع PtMP وليس كجسر PtP للأغراض العامة، مما يُساعد مزودي خدمات الإنترنت اللاسلكي على زيادة السعة عبر طيف ترددي محدود، حتى في المواقع المزدحمة ذات التشويش العالي.
قطاع بوق عالي الكسب بزاوية 20 درجة للأبراج المزدحمة
يُتيح شعاع هوائي Double A20 الضيق غير المتماثل بزاوية 20° إلى 30° لمُزوّدي خدمات الإنترنت اللاسلكي تقسيم الموقع إلى شرائح تغطية مُحدّدة بدقة، مما يُحسّن بشكلٍ كبير عزل القطاعات على الأبراج المزدحمة. من خلال استبدال القطاعات العريضة والمتداخلة بأبواق مُركّزة بزاوية 20° إلى 30°، يُمكن للمُشغّلين تقليل التداخل الذاتي، ورفع نسبة الإشارة إلى الضوضاء والتداخل (SINR)، والحفاظ على مستويات أعلى من مُعدّل الإشارة (MCS)، مما يُترجم مُباشرةً إلى سعة قابلة للاستخدام أكبر لكل نقطة وصول. يُساعد الكسب العالي ونمط الإشعاع النظيف لهوائي Double A20 على ضمان تركيز الطاقة في منطقة الخدمة المُستهدفة بدلاً من تسربها إلى القطاعات المُجاورة أو خارج الموقع، وهو أمر بالغ الأهمية عندما يكون لكل ديسيبل من جودة الإشارة أهمية.
إعادة استخدام الترددات بشكل فعال والتحكم في التداخل
بفضل التحكم الدقيق في الفص الرئيسي للهوائي A20 المزدوج وكبح الفصوص الجانبية، يمكن لمزودي خدمات الإنترنت اللاسلكي إعادة استخدام القنوات نفسها بكفاءة أكبر حول البرج أو عبر المواقع المجاورة. يحدّ نمط الإشارة النظيف من التداخل غير المقصود بين القطاعات، مما يُسهّل تصميم خطط الترددات التي تتجنب التداخل الهدّام مع الحفاظ على أعلى إنتاجية إجمالية. يُعدّ هذا التحكم الدقيق في طاقة الترددات اللاسلكية ذا قيمة خاصة في البيئات الصاخبة، حيث غالبًا ما يُحقق تقليل التقاط الضوضاء خارج المحور والتداخل الذاتي سعة أكبر من مجرد إضافة المزيد من الطيف الترددي.
تغطية مُحسّنة لشبكات مزودي خدمة الإنترنت اللاسلكية في العالم الحقيقي
صُمم هوائي Double A20 ليتوافق مع كيفية بناء مزودي خدمات الإنترنت اللاسلكي لشبكاتهم: من قمم التلال وسفوحها وصولاً إلى الوديان، وعلى طول الطرق وخطوط السكك الحديدية، وعبر الأحياء ذات الكثافة السكانية المتفاوتة، والمجمعات التجارية، والمناطق الصناعية. ويمكن استخدام شعاعه بزاوية 20 درجة لاستهداف مناطق التغطية الطويلة والضيقة بدقة، أو الاتجاهات المحددة ذات التشويش التي تتطلب كسبًا وعزلاً إضافيين. ويتيح ذلك للمشغلين مواءمة نطاقات الترددات اللاسلكية مع التصميم المادي للمنازل والشركات التي يخدمونها، بدلاً من فرض التغطية في أشكال شعاعية عريضة عامة تُهدر الإشارة خارج المنطقة المستهدفة.
أداء النطاق العريض الرائد في الصناعة بتردد 5 جيجاهرتز و 6 جيجاهرتز
تم تصميم هوائي Cyber Antennas 20° Asymmetrical Horn (A20) ليكون هوائيًا واسع النطاق حقيقيًا بتردد 5 جيجاهرتز و6 جيجاهرتز، مما يوفر كسبًا عاليًا وثابتًا وأنماط إشعاع نقية من 4.9 إلى 7.1 جيجاهرتز. وبدلًا من وجود "نقطة مثالية" ضيقة كما هو الحال في العديد من التصاميم الخاصة بنطاق ترددي محدد، يحافظ هوائي Double A20 على أداء قوي عبر النطاق الترددي بأكمله، مما يُمكّن مزودي خدمات الإنترنت اللاسلكي من التنقل بحرية بين قنوات 5 جيجاهرتز و6 جيجاهرتز دون التضحية بالإنتاجية أو جودة الإشارة. لا تُحسّن هذه القدرة واسعة النطاق سرعات المشتركين في الواقع فحسب، بل تُبسّط أيضًا تصميم الشبكة وتخطيط الترددات وإدارة المخزون، مما يسمح للمشغلين بالتوحيد القياسي على قطاع واحد عالي الكسب من 20° إلى 30° لكل من عمليات النشر القديمة والجيل القادم.
أداء عالي الكسب من 4.9 إلى 7.1 جيجاهرتز
تم ضبط هوائي Double A20 بدقة متناهية لتوفير كسب عالٍ وثابت، ونقل فعال لطاقة الإشارة عبر نطاق تشغيله الكامل من 4.9 إلى 7.1 جيجاهرتز. وبدلاً من التركيز على جزء ضيق من النطاق، تم تحسين استجابة الهوائي بحيث تبقى ميزانيات الربط ومعدلات التضمين قوية سواءً كنت تستخدم قنوات 5 جيجاهرتز التقليدية أو تفتح سعة جديدة في نطاق 6 جيجاهرتز. يتيح هذا الأداء السلس والمتوقع لمزودي خدمات الإنترنت اللاسلكي تصميم وتوسيع الشبكات دون القلق من أن الانتقال إلى قناة أو نطاق مختلف سيؤثر سلبًا على قوة الإشارة أو التغطية.
أنماط إشعاع نظيفة
تحقق العديد من الهوائيات "عالية الكسب" كسبها عن طريق التضحية بجودة نمط الإشعاع أو من خلال تحسينها بشكل كبير لنطاق ترددي ضيق. يوفر تصميم الهوائي ذي النطاق العريض Double A20 كلا الأمرين: كسب قوي ونمط إشعاع نظيف ومتحكم به مع كبح الفصوص الجانبية عبر النطاق الترددي المدعوم بالكامل. هذا يعني أن مزودي خدمات الإنترنت اللاسلكي (WISPs) يحصلون على شكل شعاع موثوق به، وعزل، وتحكم في التداخل سواء كانوا يعملون على ترددات 4.9 جيجاهرتز أو 5 جيجاهرتز أو 6 جيجاهرتز، متجنبين تشوهات نمط الإشعاع وانخفاض الأداء الذي قد يحدث عند استخدام هوائيات ضيقة النطاق خارج نطاق التردد الأمثل لها.
تبسيط عمليات الشراء وتوحيد عمليات النشر
بفضل تصميمها الموحد الذي يغطي نطاق الترددات من 4.9 إلى 7.1 جيجاهرتز، تستطيع شركات الاتصالات اعتماد نموذج قطاعي واحد بزاوية 20 درجة بدلاً من التعامل مع نماذج منفصلة لأجزاء مختلفة من النطاق. هذا يُبسط عمليات الشراء، وإدارة قطع الغيار، وتخطيط الأبراج: إذ يُمكن استخدام نفس الهوائي لتردد 5 جيجاهرتز اليوم، ولتوسيع نطاقه إلى 6 جيجاهرتز غداً، دون الحاجة إلى تغيير مكونات الهوائي. والنتيجة هي تقليل التعقيد في الميدان، والحد من مفاجآت التكوين، وتسهيل التوسع مع توفر طيف ترددي جديد أو الحاجة إلى إعادة توزيع الترددات للتحكم في التشويش.
إنتاجية أعلى من البدائل الخاصة بنطاق ترددي محدد
تم اختبار كفاءة النطاق العريض لهوائي Double A20 وهندسة البوق المُحسّنة، مما أثبت فعاليته في نقل طاقة الإشارة بكفاءة أعلى وتحقيق كسب أكبر ضمن نطاق التردد 4.9-7.1 جيجاهرتز مقارنةً بقطاعات البوق ضيقة النطاق المماثلة ضمن نطاقات التردد الخاصة بها. في تطبيقات مزودي خدمة الإنترنت اللاسلكي (WISP) العملية، يُترجم هذا إلى مستويات MCS أعلى، وميزانيات تحميل أقوى، وتحسين سرعات تنزيل المشتركين بأكثر من 15% مقارنةً بالعديد من قطاعات البوق ضيقة النطاق المماثلة بزاوية 20-30 درجة. بفضل الجمع بين حزمة ضيقة بزاوية 20-30 درجة وأداء النطاق العريض الرائد في الصناعة، يمنح هوائي Double A20 المشغلين أداةً قوية لزيادة سعة كل قطاع دون الحاجة إلى إضافة طيف ترددي.
جاهزون لتردد 5 جيجاهرتز اليوم و6 جيجاهرتز غداً
بفضل تغطيتها الكاملة لنطاق التردد التقليدي 5 جيجاهرتز ونطاق 6 جيجاهرتز الأحدث، فإن هوائي DOUBLE-A20 جاهز للعمل مع منصات الراديو الحالية والمستقبلية، بما في ذلك أنظمة Wi-Fi 6E وWi-Fi 7 القائمة على تقنية MLO للاتصال من نقطة إلى نقطة متعددة. يمكن لمزودي خدمات الإنترنت اللاسلكي نشر هوائي Double A20 على البنية التحتية الحالية لنطاق 5 جيجاهرتز، ثم نقل قطاعات أو مواقع كاملة إلى نطاق 6 جيجاهرتز مع تطور أجهزة الراديو والبيئات التنظيمية، وذلك باستخدام نفس الهوائي القطاعي ذي الزاوية المثبتة من 20° إلى 30°. هذا يحمي استثمارات البنية التحتية ويضمن استمرار جدوى أعمال الأبراج المنجزة اليوم مع انتقال الشبكات إلى قنوات 6 جيجاهرتز ذات السعة الأعلى.
التوافق اللاسلكي وسيناريوهات نشر مزودي خدمة الإنترنت اللاسلكي
تُحدد توافقية الراديو بنوع الموصل ونطاق التردد والتطبيق المقصود.
يحتوي هذا الهوائي على موصلات RP-SMA أنثوية مثبتة على الحاجز، ويتضمن كابلات توصيل قصيرة للترددات اللاسلكية للتوصيل المباشر بأشهر أجهزة الراديو من Ubiquiti وCambium وMimosa وMikroTik المزودة بموصلات.
يعمل هوائي Double A20 ضمن نطاق تردد 4.9-7.1 جيجاهرتز، بما في ذلك نطاقات 4.9 و5 و6 جيجاهرتز بالكامل.
صُمم هذا الهوائي لتغطية قطاعية مثالية للاتصالات من نقطة إلى عدة نقاط (PtMP)، وهو فعال بشكل خاص في البيئات المزدحمة ذات التداخل العالي، مثل الأبراج المكتظة ونقاط التواجد الصغيرة (MicroPoPs) والأحياء الحضرية، حيث تُعد التغطية الدقيقة وإعادة استخدام التردد بكفاءة عالية أمرًا بالغ الأهمية.
قطاعات نقاط الوصول عالية السعة من نقطة إلى عدة نقاط على أبراج مزدحمة
يُعدّ جهاز Double A20 خيارًا ممتازًا كقطاع نقطة وصول من نقطة إلى عدة نقاط (PtMP AP) على الأبراج المزدحمة، حيث تحتاج شركات تزويد خدمات الإنترنت اللاسلكي (WISPs) إلى زيادة السعة من الطيف المحدود. عند اقترانه بأجهزة راديو مثل Cambium ePMP 3000 أو ePMP 4600 أو Mimosa A5c، يسمح شعاع البوق الضيق بزاوية 20 درجة وكسبه العالي للمشغلين بتقسيم المواقع إلى شرائح تغطية ضيقة ذات نسبة إشارة إلى ضوضاء عالية (SINR)، مما يقلل من التداخل والتداخل الذاتي بين القطاعات. وهذا بدوره يُتيح إعادة استخدام التردد بشكل أكثر فعالية ومستويات MCS مستدامة أعلى، مما يؤدي إلى زيادة عدد المشتركين لكل نقطة وصول وزيادة الإنتاجية الإجمالية لكل برج. كما يُسهّل تصميمه الصغير وخفيف الوزن وأجهزة التثبيت الآمنة نشر قطاعات Double A20 متعددة في مسافات رأسية وأفقية ضيقة.
كامبيوم نتوركس إي بي إم بي 3000
تُسوّق كامبيوم جهاز ePMP 3000 كنقطة وصول رائدة من نوع 802.11ac Wave 2 PtMP، حيث تصل سعة قطاعه إلى 1.2 جيجابت في الثانية، مع خدمة أكثر من 120 مشتركًا. يستخدم الجهاز تقنية MU-MIMO 4x4 مع قطاعين متداخلين، مما يُمكّنه من الإرسال إلى وحدتي مشتركين في الوقت نفسه. وتؤكد كامبيوم أن هذا يُضاعف السعة فعليًا مقارنةً بأنظمة 2x2، ويُحسّن ميزانية الربط بمقدار 3 ديسيبل تقريبًا عبر توجيه الحزمة الهابطة. كما تُسلط كامبيوم الضوء على ميزة توجيه الحزمة الصاعدة الذكية الاختيارية لعزل إضافي للوصلة الصاعدة، والترشيح الديناميكي للتخفيف من تداخل القنوات المجاورة، ومزامنة TDD لتوسيع نطاق الشبكات الكثيفة لتشمل آلاف المستخدمين النهائيين مع إعادة استخدام عدد قليل من القنوات.
تشير كامبيوم إلى إمكانية نشر جهاز ePMP 3000 بقطاعات أوسع بزاوية 90 درجة أو ببوق MU-MIMO بزاوية 60 درجة، ولكن في الأبراج المزدحمة والمواقع ذات الضوضاء العالية، فإن أسرع طريقة للاستفادة من مزايا تقنية MU-MIMO/توجيه الحزمة هي تضييق نطاق الترددات اللاسلكية. يوفر هوائي Cyber Antennas A20 (بوق غير متماثل بزاوية 20 درجة) عرض حزمة أضيق بكثير من خيارات 60 درجة/90 درجة، مما يحسن عزل القطاعات، ويقلل التداخل الذاتي، ويتيح إعادة استخدام التردد بشكل أكثر فعالية، مما يساعد جهاز ePMP 3000 على الحفاظ على نسبة إشارة إلى ضوضاء وتداخل أعلى (SINR) ونسبة إشارة إلى ضوضاء أعلى (MCS) للحصول على سعة حقيقية أكبر لكل برج.
