Description du produit :

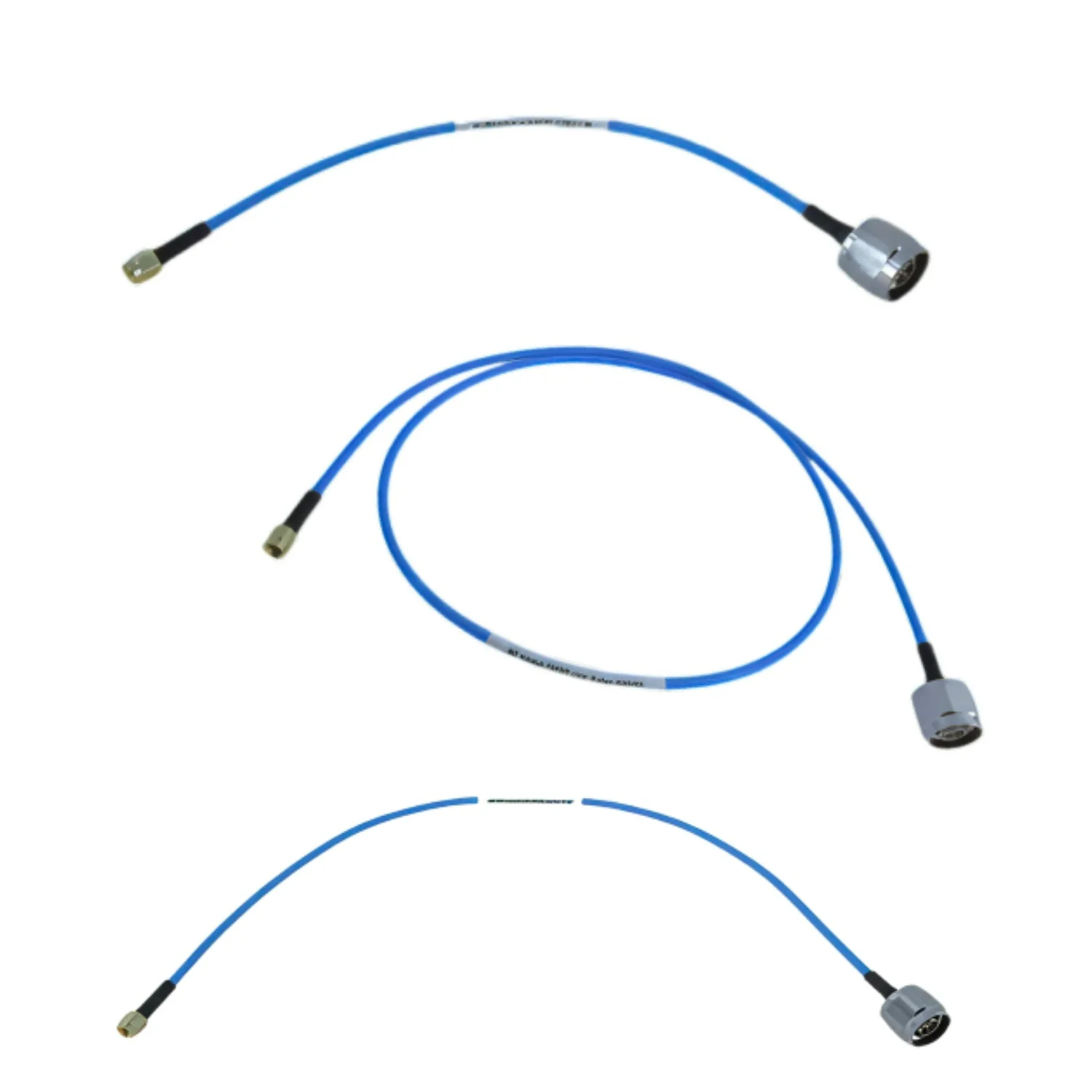

Le câble de raccordement N vers RP-SMA offre des performances fiables pour les applications sans fil et haut débit exigeantes. Couvrant une large gamme de fréquences de 10 à 8 000 MHz, il garantit une intégrité du signal constante pour les liaisons point à point, les points d'accès et les déploiements d'antennes.
Fabriqué avec un câble RG141 robuste, ce câble de raccordement offre une faible perte de signal et une longue durée de vie. Il est doté d'un connecteur mâle de type N à une extrémité et d'un connecteur mâle RP-SMA à l'autre, assurant des connexions sûres et stables pour les déploiements professionnels.
Vendu par lot de 2, il offre un excellent rapport qualité-prix et une grande flexibilité pour les installations multiples.
Longueurs physiques réelles (en centimètres, mètres, pieds et pouces) :
• 30 cm (0,3 m / 0,984 pi / 11,81 po)
• 50 cm (0,5 m / 1,64 pi / 19,69 po)
• 100 cm (1 m / 3,28 pi / 39,37 po)
N to RPSMA Jumper Cable
Numéro du modèle : N-RPSMA-JUMPER
Le câble de raccordement N vers RP-SMA est un câble haute performance conçu pour une transmission fiable du signal sur une large bande de fréquences. Fabriqué en RG141, il offre une faible perte, une impédance stable et des performances fiables pour les systèmes sans fil.
Variantes
Caractéristiques
- •Gamme de fréquences : 10–8000 MHz
- •ROS : ≤ 1,2
- •Impédance : 50 Ω
- •Protection : IP67
- •Conformité : RoHS
Documentation
Performances et spécifications complètes
Ce câble de raccordement est conçu pour assurer une transmission RF stable, une faible perte de signal et un fonctionnement fiable sur un large spectre de fréquences.
Large gamme de fréquences (10–8000 MHz)
Ce câble de raccordement N vers RP-SMA fonctionne sur une large gamme de fréquences, offrant des performances fiables pour les applications basse et haute fréquence tout en maintenant une excellente qualité de signal.
Impédance de 50 Ω pour une adaptation de signal optimale
Le câble présente une impédance de 50 ohms, norme du secteur pour les systèmes RF. Une adaptation d'impédance adéquate :
• Minimise les réflexions du signal
• Optimise le transfert de puissance
• Garantit des performances système constantes
• Protège les équipements connectés
Le maintien d'une impédance de 50 Ω sur l'ensemble du câble est essentiel pour préserver l'intégrité du signal.
ROS faible (≤ 1,2)
Avec un taux d'ondes stationnaires (TOS) ≤ 1,2, ce câble de raccordement garantit une puissance réfléchie minimale.
Un TOS plus faible signifie :
• Un meilleur rendement
• Une distorsion du signal réduite
• Des performances radio et d'antenne améliorées
Il est donc idéal pour les installations sans fil et RF de haute précision.
Perte de signal en fonction de la longueur
• 30 cm : ≤ 0,50 dB
• 50 cm : ≤ 0,75 dB
• 100 cm : ≤ 1,40 dB
L'utilisation d'une longueur de câble appropriée minimise la perte de signal, garantissant un rendement RF élevé et des connexions stables et fiables entre les radios et les antennes.
Construction durable et fiabilité environnementale
• Type de câble : RG141
• Connecteur 1 : RP-SMA mâle
• Connecteur 2 : N mâle
• Température de fonctionnement : –40 °C à +85 °C
• Indice de protection : IP67
• Conformité : RoHS
Le câble RG141 offre une grande robustesse mécanique, tandis que son indice de protection IP67 garantit sa résistance à la poussière et à l’immersion temporaire dans l’eau. Sa large plage de températures de fonctionnement le rend adapté aux déploiements intérieurs et extérieurs, même dans des environnements difficiles.
